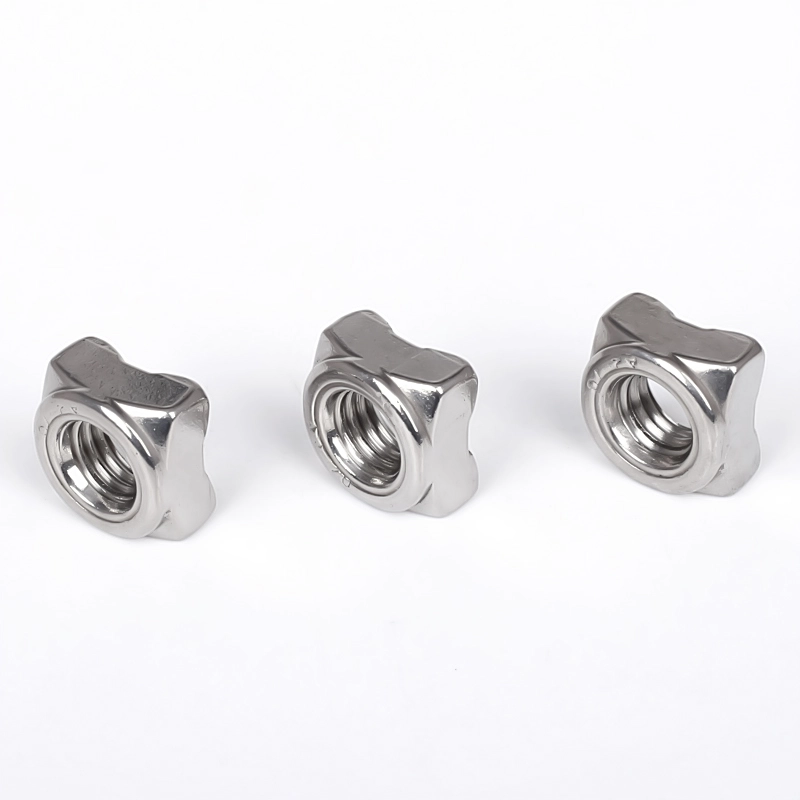

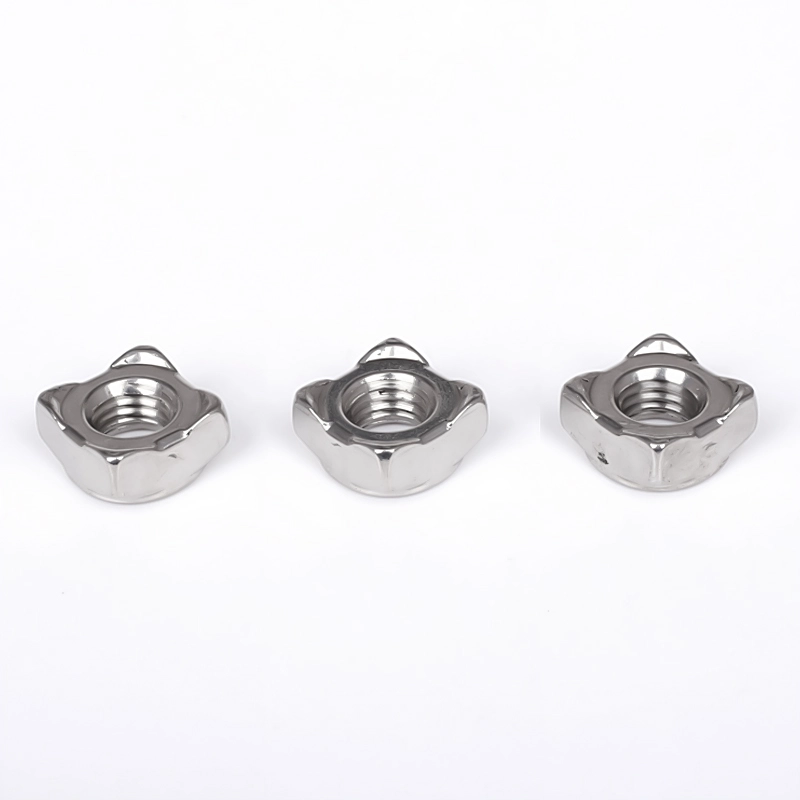

Štvorcová zváracia matica DIN 928

Vysokokvalitné štvorcové zváracie matice DIN 928 od spoločnosti Wanluo, profesionálne prispôsobené na upevnenie pred zváraním a integrovanú zostavu tvarovania, sa vyrábajú prísne podľa nemeckých priemyselných noriem. Na rozdiel od bežných upevňovacích matíc, ktoré sa spoliehajú na aretáciu po inštalácii, táto séria zváracích matíc má štvorcovú integrovanú štruktúru s presnými zváracími výstupkami, čo umožňuje presné polohovanie a fixáciu bodovým zváraním na kovové platne a profily.

Odoslať dopyt

Product Description

Štvorcová zváracia matica DIN 928 od dodávateľa Wanluo rieši bežné priemyselné problémy, ako je nepresné ručné rezanie závitov, nestabilné odsadenie pri zváraní matíc a nízka efektivita montáže, pričom poskytuje riešenia na tvarovanie základne so závitom z jedného kusu pre automatizovanú výrobu a spracovanie plechov.

Konštrukčný dizajn a stabilita zvárania

Štvorcová zváracia matica DIN 928 má štvorstranné ploché polohovanie a integrovanú zvarovú hrbolčekovú konštrukciu. Rovnomerné zváracie výstupky zaisťujú konzistentný stupeň tavenia počas bodového zvárania a vytvárajú pevné tavné spojenie s obrobkom bez virtuálneho zvárania alebo odspájkovania. Štandardný vertikálny vnútorný závit je spracovaný vysoko presným jednorazovým závitovaním s úplným tvarom zubov a presnou toleranciou, čo zaisťuje hladkú následnú montáž skrutiek. Vyrobené z vysoko kvalitných surovín z nehrdzavejúcej ocele, výrobok má rovnomernú štruktúru kovu, silnú odolnosť proti vysokej teplote pri zváraní a štrukturálnu stabilitu a po zváraní a ochladení sa nedeformuje ani nestratí presnosť závitu. Účinne zlepšuje celkovú štrukturálnu pevnosť a konzistenciu montáže obrobkov sériovej výroby.

Parameter produktu

Položka parametra	Podrobná špecifikácia
Názov produktu	Zváracia matica z nehrdzavejúcej ocele, zváracia matica DIN 928
Executive Standard	DIN 928, štandardný zvárací prvok ISO, vlastné neštandardné veľkosti
Dostupný materiál	304, 316L Nehrdzavejúca oceľ, Vlastná vysokopevnostná oceľ odolná voči korózii
Rozsah veľkostí	Plné štandardné veľkosti M4-M12, vlastná hrúbka matice a výška vyčnievania
Štrukturálna vlastnosť	Štvorcové polohovacie teleso + pevná zváracia projekcia, anti-offsetová zváracia konštrukcia
Povrchová úprava	Morenie a pasivácia, žiadna vrstva oxidu, čistý povrch zvárania
Mechanické vlastnosti	Vysoká pevnosť zvárania, stabilná presnosť závitu, žiadna tepelná deformácia
Spôsob balenia	Antikolízne klasifikované balenie + exportný kartón, paletové hromadné balenie
Zásobovacia služba	Dodávka na mieste, neštandardné prispôsobenie, jednorázové obstarávanie zmiešaných spojovacích prvkov

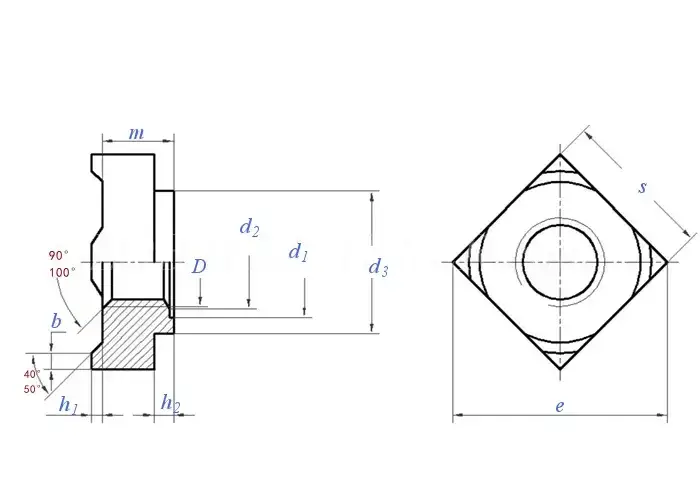

Din 928 Square Weld Nut

Veľkosť závitu D			M4	M5	M6	M8	M10	16. 7. 20 UNF-2B ①	16. 7. 20 UNF-2B ②	M12	M14	M16
P	Smola	Hrubá niť	0.7	0.8	1	1.25	1.5	/	/	1.75	2	2
		Jemná niť, 1	/	/	/	1	1.25	/	/	1.25	1.5	1.5
		Jemná niť, 2	/	/	/	/	1	-	-	1.5	-	-
b	Nominálna veľkosť		0.8	1.0	1.2	1.5	1.8	1.8	2.0	2.0	2.5	2.5
	max		0.95	1.15	1.25	1.65	2.0	2.0	2.2	2.2	2.7	2.7
	min		0.65	0.85	1.05	1.35	1.6	1.6	1.8	1.8	2.3	2.3
d₁	min = nominálna veľkosť		5	6	7.5	10	12.5	12.5	13.5	13.5	16.8	18.8
d₁	max		5.18	6.18	7.72	10.22	12.77	12.77	13.77	13.77	17.07	19.13
d₂	max		4.2	5.25	6.3	8.4	10.5	11.7	11.7	12.6	14.7	16.8
d₃	min		6.4	8.2	9.1	12.8	15.6	15.6	17.4	17.4	20.4	22.4
e	min		9	12	13	18	22	22	25	25	28	32
h₁	Nominálna veľkosť		0.6	0.8	0.8	1	1.2	1.2	1.4	1.4	1.4	1.6
	max		0.7	0.9	0.9	1.1	1.3	1.3	1.5	1.5	1.5	1.7
	min		0.5	0.7	0.7	0.9	1.1	1.1	1.3	1.3	1.3	1.5
h₂	min		0.4	0.6	0.7	1.1	1.25	1.25	1.75	1.75	1.75	2
h₂	max		1.3	1.5	1.8	2.0	2.2	2.2	3.0	3.0	3.2	4.0
m	max = nominálna veľkosť		3.5	4.2	5	6.5	8	9	9	9.5	11.4	13
m	min		3.2	3.9	4.7	6.14	7.64	8.64	8.64	9.14	10.97	12.57
s	max = nominálna veľkosť		7	9	10	14	17	17	19	19	22	24
s	min		6.64	8.64	9.64	13.57	16.57	16.57	18.48	18.48	21.48	23.48
na 1000 jednotiek = kg			0.81	1.70	2.40	6.50	11.30	12.5	16.5	16.6	26.7	35.8

Hlavné aplikačné a procesné výhody

1. Integrovaný dizajn zváracej projekcie realizuje presné polohovanie pred zváraním, účinne zabraňuje odchýlke matice a rotácii počas zvárania, čo výrazne zlepšuje výťažnosť a konzistenciu dávkových obrobkov.

2. Nahraďte tradičné ručné závitovacie a post-inštalačné matice, zjednodušte výrobné procesy, eliminujte problémy s prekĺzaním závitov a poruchami závitovania tenkých dosiek a výrazne zlepšite efektivitu výroby.

3. Štvorhranná medzná štruktúra DIN 928 štvorhrannej zváracej matice má dobrý účinok proti rotácii po zváraní a tvárnení, s rovnomerným namáhaním základne závitu, účinne odoláva zaťaženiu vibráciami a zabraňuje uvoľneniu spojenia pri dlhodobej prevádzke zariadenia.

4. Materiál z nehrdzavejúcej ocele má vynikajúci výkon pri vysokoteplotnom zváraní a odolnosť proti korózii. Zvarový spoj je pevný bez hrdze, prispôsobuje sa automatizovaným zariadeniam, plechovým plášťom a vonkajším kovovým konštrukčným dielom.

5. Vhodné pre montážne scény, ktoré nie je možné zaistiť tradičnými maticami a nitovacími maticami. Realizuje základňu trvalého pevného závitu a je široko používaný vo výrobe automobilov, elektrických skríň a strojárskych strojov.

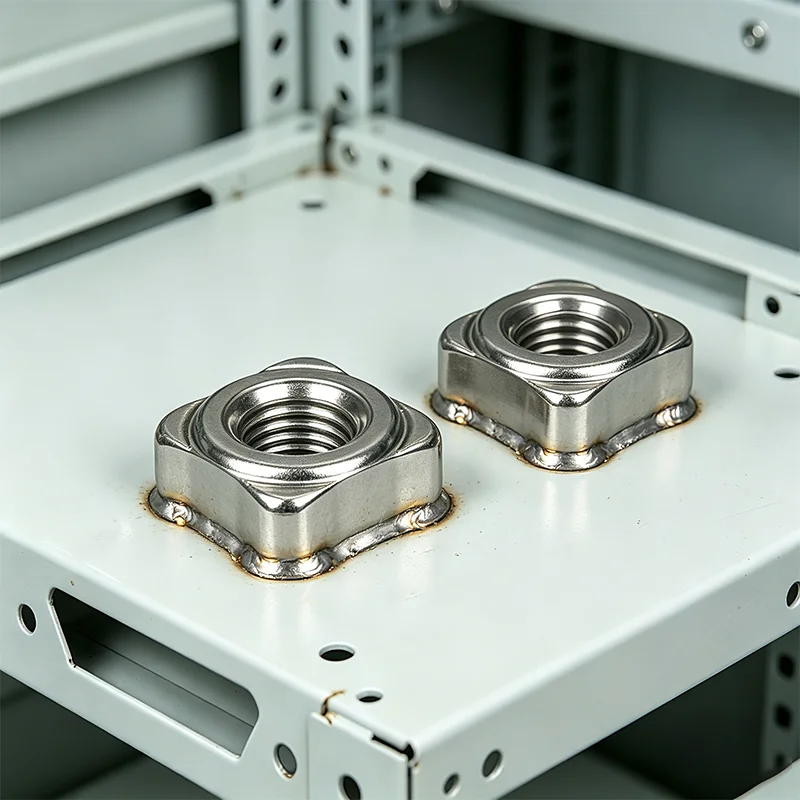

Din 928 Square Weld Nut

Globálny systém logistických služieb

Poskytujeme celoreťazcové univerzálne logistické riešenia pre všetky objednávky produktov:

1. Viaceré spôsoby prepravy: Námorná preprava, letecká preprava, medzinárodná expresná preprava a železničná preprava pre rôzne požiadavky na cykly

2. Profesionálne exportné balenie: Exportný kartón odolný voči vlhkosti, korózii a kolízii + balenie paliet, vhodné na diaľkovú námornú prepravu

3. Služba konsolidovanej zásielky: Podporujte zmiešané nakladanie skrutiek, matíc, častí vybavenia a prispôsobeného hardvéru v jednom kontajneri, ušetrite náklady na logistiku

4. Full Tracking Service : Poskytnite celoprocesné sledovanie nákladu, pomoc pri colnom odbavení a oznámenie o priebehu zásielky
