Strojová skrutka s krížovou drážkou GB818 s panvovou hlavou

Strojová skrutka s krížovou drážkou GB818 vyrábaná dodávateľmi spoločnosti Wanluo je štandardný univerzálny presne prispôsobený spojovací prvok, ktorý je špeciálne navrhnutý pre štandardizovanú montáž stredného a ľahkého priemyslu. Je vhodný pre rôzne scenáre, kde sa na zaistenie používajú prednastavené závitové otvory a matice. Na rozdiel od samosvornej štruktúry zahrotených samorezných skrutiek a skrutiek do dreva s hrubým závitom má tento produkt štandardný metrický dizajn s jemnými zubami bez rezania špičatých hrotov. Dosahuje stabilné zaistenie prostredníctvom presného zapojenia závitu a vyznačuje sa tromi základnými výhodami: presné prispôsobenie, opakovaná demontáž a hladká montáž.

Odoslať dopyt

Product Description

Strojová skrutka s krížovou drážkou GB818 vyrábaná spoločnosťou Wanluo Factory sa vyrába integrovaným procesom kovania za studena v kombinácii s procesom sekundárneho presného valcovania závitov. Celý profil zubov je pravidelný a tolerancia je presná, čo efektívne rieši bežné montážne problémy, ako sú nesprávne zarovnané závity, montážne zaseknutia, nerovné povrchy dosiek a drsný vzhľad bežných falošných skrutiek. Hlava v tvare zaobleného oblúka nemá žiadne ostré hrany a po inštalácii je elegantná a krásna, vhodná na dávkovú štandardizovanú montáž elektronických zariadení, domácich spotrebičov, presných prístrojov a denných priemyselných zariadení. Je to najuniverzálnejšia základná skrutka pre ľahké priemyselné montáže.

Materiálne výhody

1. Rovnomerná celková tvrdosť, vhodná pre podmienky opakovanej montáže a demontáže.

2. Vynikajúca pevnosť v ťahu a únave, 不易 sa uvoľňuje alebo deformuje.

3. Odolné voči korózii a korózii, vhodné pre rôzne bežné pracovné podmienky.

4. Jemná povrchová úprava, vyššia kvalita vzhľadu montáže.

5. Štandardný pomer materiálu, plná kompatibilita a všestrannosť.

Pokyny na údržbu a starostlivosť

1. Denná vizuálna kontrola

Pravidelne kontrolujte stav povrchu skrutky GB818 s krížovou drážkou. Zamerajte sa na kontrolu problémov, ako sú nahromadené nečistoty, mierna oxidácia a nahromadenie prachu na závitoch. Okamžite očistite povrchové nečistoty, aby ste zabránili priľnutiu cudzích látok a opotrebovaniu profilu závitu v priebehu času, čím sa zabezpečí presnosť zapojenia.

2. Štandardná montáž a demontáž, vyhýbajte sa násilným operáciám

Pri demontáži alebo montáži použite zodpovedajúce krížové nástroje zodpovedajúcich špecifikácií. Aplikujte silu rovnomerne a rovnomerne. Vyhnite sa prudkému krúteniu alebo násilnému ťahaniu. Zabráňte skĺznutiu nástroja a opotrebovaniu krížovej drážky alebo poškodeniu závitov. Zabráňte zaseknutiu skrutiek alebo ich nerozoberaniu v dôsledku ľudského faktora.

3. Divízia stavu životného prostredia pre údržbu

Vo vlhkých a nedostatočne vetraných pracovných podmienkach pravidelne vykonávajte jednoduchú údržbu proti hrdzi. Jednoducho utrite ochranným olejom na izoláciu vlhkosti. V suchom vnútornom prostredí nie je potrebná žiadna zložitá údržba. Len udržiavajte zostavu čistú. To je vhodné pre dlhodobé stabilné používanie.

4. Pravidelné uťahovanie a opätovná kontrola

Pri montážnych miestach zariadenia s miernymi vibráciami v pravidelných intervaloch znova kontrolujte stav uzamknutia. Vykonajte včasné úpravy a vystuženie, aby ste zabránili dlhodobým menším vibráciám spôsobujúcim mierne uvoľnenie skrutiek, čím sa zabezpečí stabilita zostavy zariadenia.

5. Klasifikácia Skladovanie náhradných dielov

Náhradné skrutky by sa mali skladovať v suchom a vetranom prostredí. Zabráňte dlhodobému pôsobeniu živlov, kontaktu s kyslými alebo zásaditými médiami a zabráňte predčasnej oxidácii a hrdzaveniu. Zabezpečte presnosť montáže a výkon náhradných skrutiek.

Parameter produktu

Položka parametra	Podrobná špecifikácia
Názov produktu	Strojová skrutka GB818 s krížovou drážkou, metrická skrutka s okrúhlou hlavou
Executive Standard	GB818, norma ISO, krížová referencia normy DIN/ANSI
Dostupný materiál	304, 316, 316L nehrdzavejúca oceľ, uhlíková oceľ pozinkované
Rozsah veľkostí	Úplné štandardné metrické veľkosti M1,6-M12, k dispozícii vlastná neštandardná dĺžka
Typ hlavy	Hladká okrúhla panvová hlava, nízkoprofilová ozdobná upevňovacia hlava
Typ pohonu	Štandardná krížová drážka, kompatibilná s univerzálnym montážnym náradím
Funkcia vlákna	Jemný a rovnomerný plný metrický závit, vysoká presnosť prispôsobenia
Povrchová úprava	Morenie a pasivácia, leštený povrch bez otrepov, antikorózny a antikorózny
Mechanické vlastnosti	Vysoká pevnosť v ťahu, stabilná uzamykacia sila, proti únave a opakovane použiteľné
Spôsob balenia	Vnútorné balenie odolné voči vlhkosti + exportný kartón, paletové balenie pre hromadné objednávky
Zásobovacia služba	Spotová hromadná dodávka, neštandardné prispôsobenie, jednorazové obstarávanie zmiešaných spojovacích materiálov

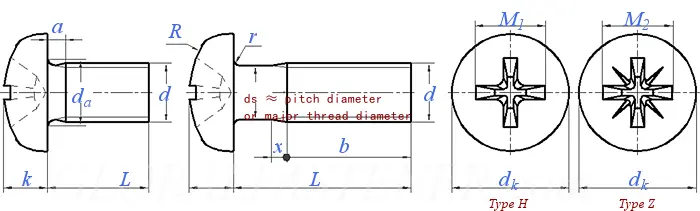

Gb818 Pan Head Cross Recessed Machine Screw

Veľkosť závitu d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
P	Smola		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	max		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_a	Hĺbka prieniku		2	2.6	3.1	3.6	4.1	4.7	5.7	6.8	9.2	11.2
d_k	max = nominálna veľkosť		3.2	4.0	5.0	5.6	7.00	8.00	9.50	12.00	16.00	20.00
d_k	min		2.9	3.7	4.7	5.3	6.64	7.64	9.14	11.57	15.57	19.48
k	max = nominálna veľkosť		1.30	1.60	2.10	2.40	2.60	3.10	3.70	4.6	6.0	7.50
k	min		1.16	1.46	1.96	2.26	2.46	2.92	3.52	4.3	5.7	7.14
r	min		0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.4	0.4
R	≈		2.5	3.2	4	5	6	6.5	8	10	13	16
x	max		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
Zásuvka č.			0	0	1	1	2	2	2	3	4	4
M₁	Typ H	Ref.	1.7	1.9	2.7	3	3.9	4.4	4.9	6.9	9	10.1
Hĺbka prieniku		max	0.95	1.2	1.55	1.8	1.9	2.4	2.9	3.6	4.6	5.8
Hĺbka prieniku		min	0.7	0.9	1.15	1.4	1.4	1.9	2.4	3.1	4	5.2
M₂	Typ Z	Ref.	1.6	2.1	2.6	2.8	3.9	4.3	4.7	6.7	8.8	9.9
Hĺbka prieniku		max	0.9	1.42	1.5	1.75	1.93	2.34	2.74	3.46	4.5	5.69
Hĺbka prieniku		min	0.65	1.17	1.25	1.5	1.48	1.89	2.29	3.03	4.05	5.24
