Krížovo zapustená strojná skrutka GB819

Krížová zapustená strojná skrutka GB819 dodávateľa Wanluo pre Čína sa vyrába striktne podľa národných štandardných špecifikácií, ktoré sa špecializujú na ploché skryté scenáre presnej montáže. Na rozdiel od strojových skrutiek s vyčnievajúcou hlavou GB818 má tento model štandardnú 90-stupňovú kužeľovú štruktúru so zapustenou hlavou, ktorú je možné po utiahnutí úplne zapustiť do obrobku, aby sa dosiahol ultra plochý povrch s nulovým vyčnievaním.

Odoslať dopyt

Product Description

Ako štandardná metrická strojná skrutka s plným závitom, zápustná krížová strojná skrutka GB819 od spoločnosti Wanluo vyžaduje na montáž zodpovedajúce otvory so závitom, vyznačujúce sa vysokou presnosťou lícovania závitov, bez uvoľnenia a stabilného zaistenia. Dokonale rieši problémy s vyčnievajúcimi skrutkami, nerovným povrchom obrobku a zablokovanými pohyblivými časťami pri presnej montáži a je široko používaný v zariadeniach s vysokou rovinnosťou, presných formách a efektívnej montáži výrobkov.

Vlastnosti konštrukcie produktu a remeselné spracovanie hromadnej výroby

Strojové skrutky s krížovou zápustnou hlavou GB819 využívajú integrované tvárnenie za studena a vysoko presný proces valcovania sekundárnych závitov. Priemyselná štandardná 90° kužeľová hlava sa vyznačuje presnou uhlovou toleranciou, ktorá dokonale pasuje do univerzálnych zahĺbených otvorov obrobku, aby sa dosiahla bezproblémová zapustená inštalácia. Prehĺbená štandardná krížová drážka sa tesne prispôsobí ručným a elektrickým skrutkovačom, čím sa účinne zabráni skĺznutiu nástroja a poškodeniu drážky pri vysokorýchlostnej dávkovej montáži a opakovanej demontáži. Úplný a rovnomerný metrický závit má presnú rozmerovú toleranciu, hladké skrutkovanie a silnú tesnosť lícovania bez zaseknutia alebo prekĺznutia závitu. Telo skrutky je vyrobené z vysokokvalitných materiálov z nehrdzavejúcej ocele a pozinkovanej uhlíkovej ocele, má rovnomernú tvrdosť, vynikajúcu odolnosť v ťahu, odolnosť proti únave a korózii, zachováva si dlhodobú stabilnú presnosť upevnenia v rôznych pracovných prostrediach s nízkou a strednou záťažou.

Parameter produktu

Položka parametra	Podrobná špecifikácia
Názov produktu	Strojová skrutka s krížovou drážkou GB819, metrická strojová skrutka s plochou hlavou
Executive Standard	GB819, norma ISO, krížová referencia normy DIN/ANSI
Dostupný materiál	304, 316, 316L nehrdzavejúca oceľ, uhlíková oceľ pozinkované
Rozsah veľkostí	Úplné štandardné metrické veľkosti M1,6-M12, k dispozícii vlastná neštandardná dĺžka
Typ hlavy	Štandardná 90° kužeľová zápustná hlava, úplne zapustená skrytá inštalácia
Typ pohonu	Štandardná krížová drážka, kompatibilná s univerzálnym ručným a elektrickým náradím
Funkcia vlákna	Presný plný metrický závit, rovnomerný rozstup zubov, vysoká presnosť lícovania
Povrchová úprava	Morenie a pasivácia, hladký povrch bez otrepov, antikorózny a antikorózny
Mechanické vlastnosti	Vysoká pevnosť v ťahu, stabilná uzamykacia sila, proti únave, opakovane použiteľné upevnenie
Spôsob balenia	Vnútorné balenie odolné voči vlhkosti + exportný kartón, paletové balenie pre hromadné objednávky
Zásobovacia služba	Spotová hromadná dodávka, neštandardné prispôsobenie, jednorazové obstarávanie zmiešaných spojovacích materiálov

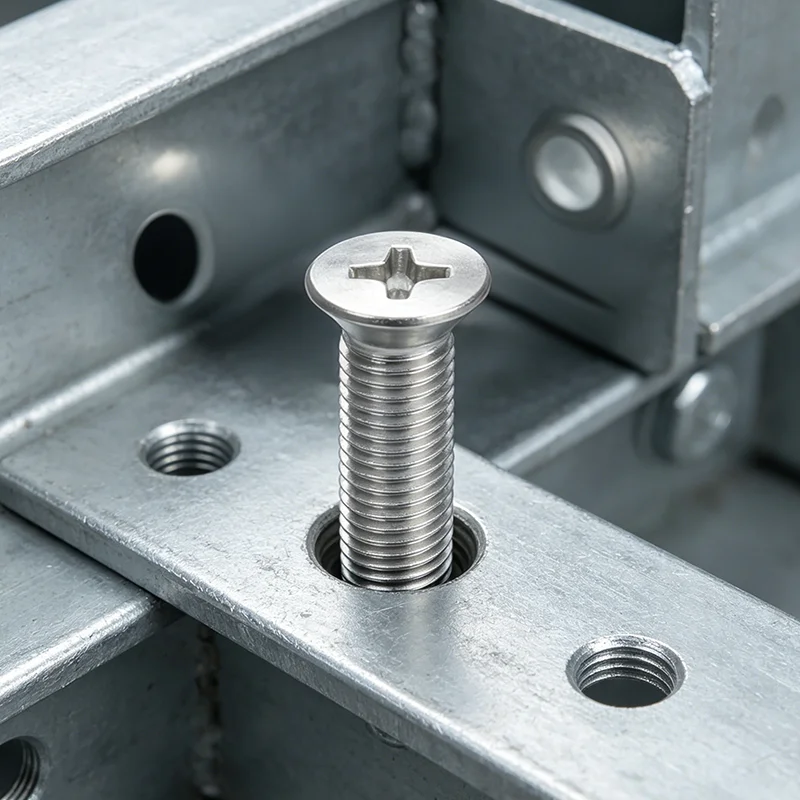

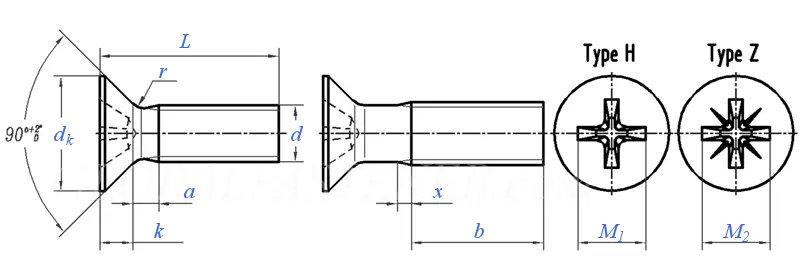

Gb819 Countersunk Cross Recessed Machine Screw

Skrutkový závit d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
P	Smola		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	max		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_k	teória.	max	3.6	4.4	5.5	6.3	8.2	9.4	10.4	12.6	17.3	20
	Skutočné	max = nominálna veľkosť	3.0	3.8	4.7	5.5	7.30	8.40	9.30	11.30	15.80	18.30
	Skutočné	min	2.7	3.5	4.4	5.2	6.94	8.04	8.94	10.87	15.37	17.78
k	max = nominálna veľkosť		1	1.2	1.5	1.65	2.35	2.7	2.7	3.3	4.65	5
r	max		0.4	0.5	0.6	0.8	0.9	1	1.3	1.5	2	2.5
x	max		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
Zásuvka č.			0	0	1	1	2	2	2	3	4	4
M₁	Ref.		1.6	1.9	2.9	3.2	4.4	4.6	5.2	6.8	8.9	10
M₂	Ref.		1.6	1.9	2.8	3	4.1	4.4	4.9	6.6	8.8	9.8
Hĺbka prieniku	Typ H	max	0.9	1.2	1.8	2.1	2.4	2.6	3.2	3.5	4.6	5.7
	Typ H	min	0.6	0.9	1.4	1.7	1.9	2.1	2.7	3.0	4.0	5.1
	Typ Z	max	0.95	1.2	1.73	2.01	2.2	2.51	3.05	3.45	4.6	5.64
	Typ Z	min	0.7	0.95	1.48	1.76	1.75	2.06	2.6	3	4.15	5.19

Hlavné funkčné výhody a aplikácia systémového inžinierstva

1. Konštrukcia úplne zapustenej inštalácie úplne eliminuje povrchové výčnelky, účinne zabraňuje treniu, kolíziám a zasekávaniu mechanických posuvných častí, zaisťuje hladký chod a vysokú rovinnosť zostavených obrobkov.

2. Štandardná 90° kužeľová hlava dokonale pasuje do univerzálnych zahĺbených otvorov, čím sa realizuje bezproblémová montáž kovania, výrazne zlepšuje rovinnosť a celková estetika povrchov zariadení, vhodná na montáž s vysokou presnosťou.

3. Presne valcovaný plný metrický závit sa vyznačuje vysokou tolerančnou presnosťou, dokonale sa zhoduje so štandardnými maticami, podložkami a závitovými otvormi, s hladkým skrutkovaním a bez prekĺznutia závitu, čo podporuje dlhodobú opakovanú demontáž a údržbu.

4. Optimalizovaná štruktúra krížového vybrania zvyšuje tesnosť montáže nástroja, účinne zabraňuje skĺznutiu a poškodeniu drážok počas uzamykania s vysokým krútiacim momentom a dávkovej montáže, čím sa zlepšuje efektívnosť výroby a výnosnosť montáže.

5. Viaceré možnosti materiálu sa prispôsobia rôznym pracovným prostrediam. Verzie z nehrdzavejúcej ocele odolávajú oxidácii a korózii, zatiaľ čo galvanizovaná uhlíková oceľ znižuje obstarávacie náklady tým, že pokryje požiadavky na montáž osvetlenia v interiéri a vonkajšie mierne korozívne prostredie.

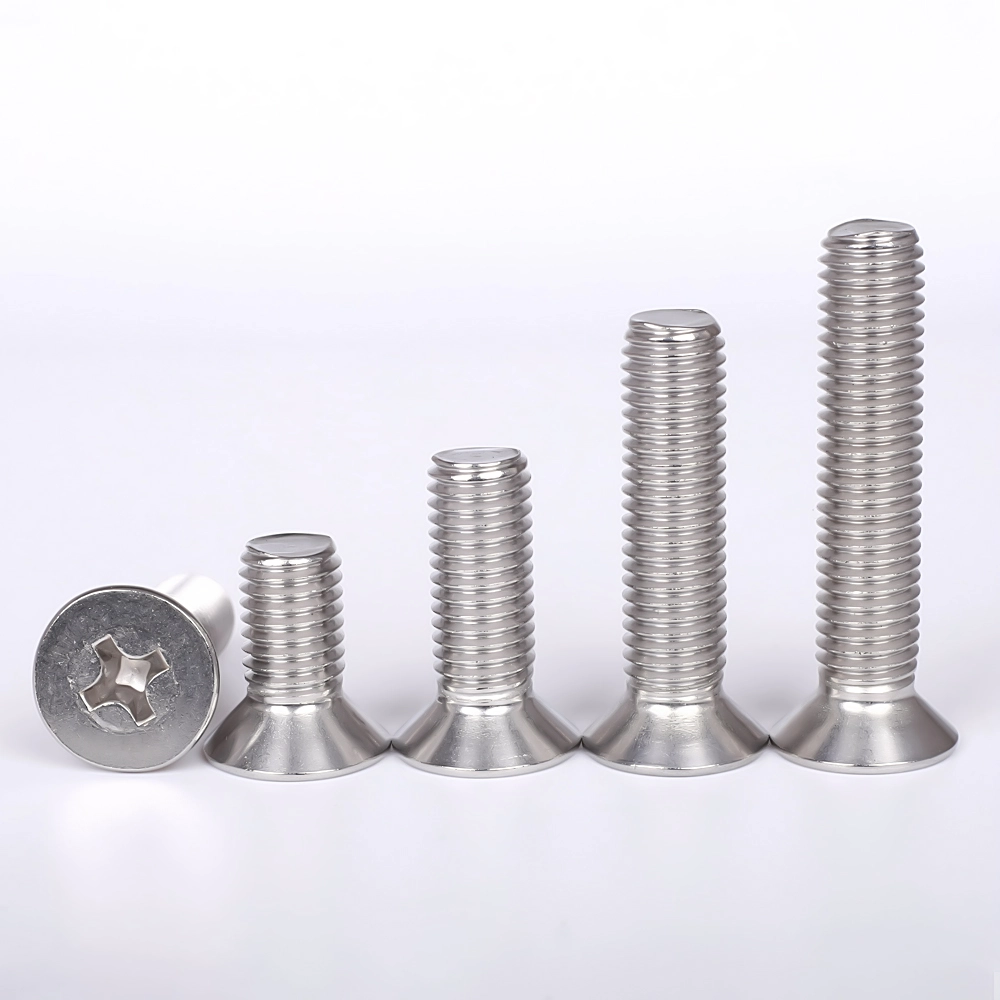

Gb819 Countersunk Cross Recessed Machine Screw

FAQ

Q1: Aký je rozdiel medzi strojovými skrutkami GB819 a GB818?

A1: GB818 je vyčnievajúca panvová hlava pre konvenčnú exponovanú inštaláciu, zatiaľ čo GB819 je zapustená plochá hlava pre úplne zapustenú skrytú inštaláciu. Ich špecifikácie závitov sú konzistentné, odlišná je len štruktúra hlavy. GB819 sa používa špeciálne pre scenáre vyžadujúce nulové vyčnievanie a ultra plochý povrch.

Q2: Potrebuje GB819 na inštaláciu vopred vyvŕtané otvory?

A2: Áno. Ako štandardná skrutka do stroja musí byť zladená s predvŕtanými otvormi so závitom alebo nosnými maticami na upevnenie. Nemôže byť priamo samorezné ako samorezné skrutky, čo zaručuje vysokú presnosť montáže.

Q3: Ovplyvní zapustená hlava pevnosť upevnenia?

A3: Nie. Závit tela skrutky a priemer jadra majú štandardný priemyselný dizajn s konzistentnou pevnosťou v ťahu a stabilitou zaistenia bežných skrutiek. Zápustná hlava mení iba formu inštalácie bez zníženia upevňovacieho výkonu.

Q4: Pre aké scenáre sú vhodné skrutky GB819?

A4: Široko používané v presných prístrojoch, posuvných častiach automatizačných zariadení, príslušenstve foriem, krytoch elektronických zariadení, plochej montáži nábytku a všetkých scenároch vyžadujúcich rovný povrch a žiadne štrukturálne rušenie.

Q5: Môžete prispôsobiť špeciálne špecifikácie skrutiek GB819?

A5: Áno. Podporujeme prispôsobenie neštandardnej dĺžky skrutiek, špeciálneho stúpania závitov a personalizovanej povrchovej úpravy, aby sme splnili špeciálne požiadavky na presnú montáž a inžinierske prispôsobenie.
