Skrutka s vnútorným šesťhranom DIN 912

Táto šesťhranná skrutka DIN 912 Allen Bolt, vyrobená dodávateľmi Wanluo v súlade s nemeckými presnými priemyselnými normami, je špičkovým upevňovacím komponentom. Je určený hlavne na presnú mechanickú montáž, skryté uzamykanie a scenáre s vysokou presnosťou montáže zariadení. Na rozdiel od tradičnej exponovanej inštalácie vonkajších šesťhranných skrutiek, ktoré sa pri prevádzke spoliehajú na vonkajšie kľúče, táto skrutka využíva vstavanú štruktúru so šesťhranným otvorom + valcovou hlavou, ktorú je možné úplne umiestniť do otvoru obrobku, čím sa dosiahne skrytá a plochá montáž. Účinne rieši problémy v priemysle, ako sú vyčnievajúce presahy tradičných spojovacích prvkov, neschopnosť pracovať v úzkych priestoroch kvôli obmedzenému priestoru a nepravidelné montážne povrchy.

Odoslať dopyt

Product Description

Keď Wanluo Factory vyvíjala túto šesťhrannú skrutku DIN 912 Allen Bolt, spoliehala sa na integrované kovanie za studena a presné procesy valcovania závitov. Celková konštrukcia má vysokú presnosť a silnú uzamykaciu stabilitu. V kombinácii s vysoko kvalitnou nehrdzavejúcou oceľou dokáže udržať presný stav uzamknutia po dlhú dobu pri vibráciách a zložitých pracovných podmienkach. Ide o nosnú skrutku jadra pre špičkovú montáž automatizovaných zariadení, presných foriem a nástrojov a zariadení.

Vlastnosti produktu

1. Vstavaná inštalačná štruktúra, žiadne rušenie pri montáži

Naša šesťhranná skrutka DIN 912 Allen Bolt má zapustený dizajn s valcovou hlavou. Po uzamknutí nie sú odkryté žiadne komponenty, ktoré nebránia pohybu okolitého príslušenstva alebo montáži a montáži zariadení. Dokonale vyhovuje presným konštrukciám, ktoré vyžadujú rovné povrchy, utesnenú montáž a posuvné uloženie, čím výrazne zlepšuje celkovú montážnu integritu zariadenia.

2. Vnútorný šesťhranný dizajn pohonu, silná prispôsobivosť v úzkych priestoroch

Má vstavaný štandardný šesťhranný unášací otvor a možno ho doplniť vnútorným šesťhranným kľúčom bez toho, aby ste museli nechať priestor na otáčanie vonkajšieho kľúča. Špeciálne rieši konštrukčné problémy v kompaktných konštrukciách, hustých inštalačných bodoch a úzkych dutinách. Jeho montážna adaptabilita je oveľa lepšia ako pri konvenčných vonkajších šesťhranných skrutkách.

3. Presný proces formovania, presné zapojenie bez sklzu

Vytvára sa procesom jednodielneho kovania za studena v kombinácii s vysoko presným spracovaním valcovaním závitov. Tvar zubov je plný a jednotný, s prísnymi normami tolerancie. Vnútorný otvor má vysokú sústrednosť a hladkú vnútornú stenu. Proces demontáže je pevne pripevnený a blokovanie s vysokým krútiacim momentom nie je náchylné na prasknutie, skĺznutie alebo pretrhnutie závitu. Podporuje opakované ladenie, demontáž a presnosť neklesá po dlhú dobu.

4. Stabilný materiálový výkon, odolný a odolný voči korózii

Vyberá suroviny z nehrdzavejúcej ocele s vysokou čistotou, čo dáva produktu vynikajúcu pevnosť v ťahu a odolnosť proti únave. Vydrží časté vibrácie a mechanické vratné prevádzkové podmienky zariadenia a má tiež vynikajúcu odolnosť proti hrdzi a korózii. Nebojí sa vlhkej a miernej korózie v zložitých prostrediach. Trvanlivosť je výrazne zlepšená.

5. Konštrukcia základného povrchu, rovnomerná uzamykacia sila

Spodná časť skrutky je plochá a hlava je hladko zaoblená. Má extrémne vysoké lícovanie so slepým otvorom obrobku a uzamykacia sila je rovnomerná bez nerovnomerného zaťaženia. Nespôsobí to lokálnu deformáciu stlačením, falošné uzamykanie alebo problémy s uvoľnením, čím sa zabezpečí konzistentnosť pevnosti uzamykania v každom montážnom bode.

Scenár aplikácie

1. Presná zostava nástrojov formy

2. Automatizovaná montáž mechanických zariadení

3. Presné prístroje a elektrické zariadenia

4. Špičková úprava a údržba mechanickej konštrukcie

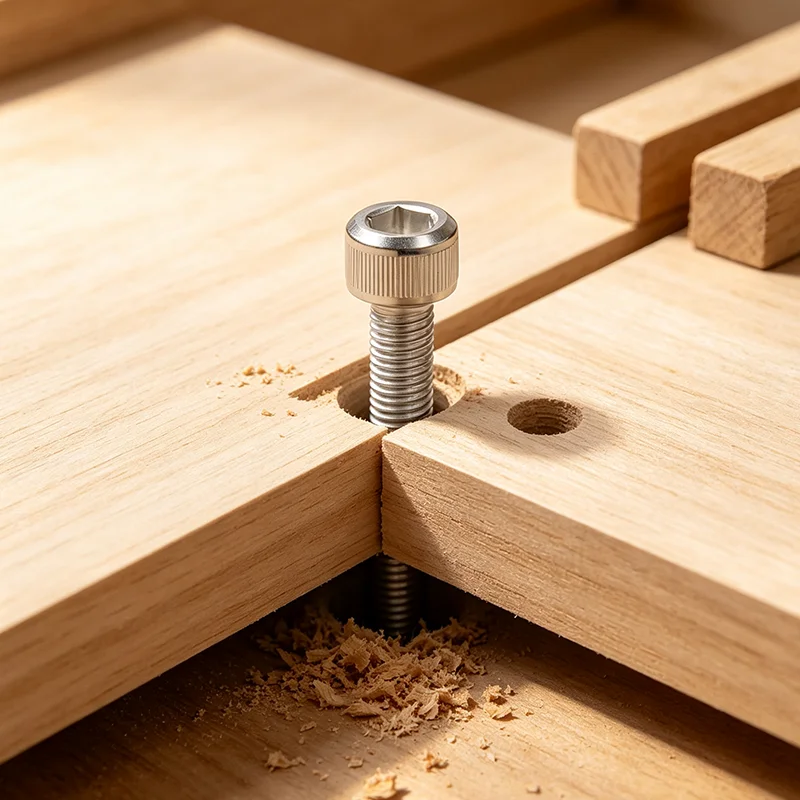

Hex Socket Cap Screw Din 912 Allen Bolt

Štrukturálne výhody a výkonnosť procesu

Inbusové skrutky DIN 912 využívajú jednodielne tvárnenie za studena a presný proces valcovania závitov s úplným a rovnomerným profilom závitu a presnou kontrolou tolerancie. Štandardná vnútorná šesťhranná drážka je hlboko spracovaná s hladkou vnútornou stenou a vysokou sústrednosťou, čo zaisťuje pevné uchytenie s imbusovými kľúčmi bez skĺznutia alebo zlomenia zubov počas montáže. Zaoblené dno hlavy a plochá dosadacia plocha môžu byť tesne pripevnené k zapustenému otvoru obrobku, čím sa dosiahne zapustená skrytá inštalácia bez vyčnievajúcich výstupkov. Suroviny z nehrdzavejúcej ocele vysokej čistoty dodávajú skrutkám vynikajúcu odolnosť proti ťahu, únave a korózii, zachovávajú si dlhodobú stabilnú presnosť upevnenia v častých vibráciách a drsných pracovných prostrediach a účinne zlepšujú integritu a estetiku montáže zariadenia.

Parameter produktu

Položka parametra	Podrobná špecifikácia
Názov produktu	Skrutka s vnútorným šesťhranom z nehrdzavejúcej ocele, inbusová skrutka DIN 912
Executive Standard	DIN 912, ISO 4762, GB štandard, vlastný neštandardná dĺžka a veľkosť
Dostupný materiál	304, 316, 316L Nehrdzavejúca oceľ; 2205/2507 Duplex Steel Prispôsobiteľné
Rozsah veľkostí	Úplné metrické špecifikácie M2-M48, vlastné ultrakrátke/ultradlhé telo skrutky
Typ pohonu	Precízny interný šesťhranný pohon, štandardné prispôsobenie imbusového kľúča
Povrchová úprava	Morenie a pasivácia, závit bez otrepov, hladký antikorózny povrch
Mechanické vlastnosti	Vysoká pevnosť v ťahu, silná uzamykacia stabilita, proti únave a proti uvoľneniu
Spôsob balenia	Nezávislé balenie odolné voči vlhkosti + exportný kartón, balenie paliet pre hromadné objednávky
Zásobovacia služba	Spotová hromadná dodávka, neštandardné prispôsobenie, jednorazové obstarávanie zmiešaných spojovacích materiálov

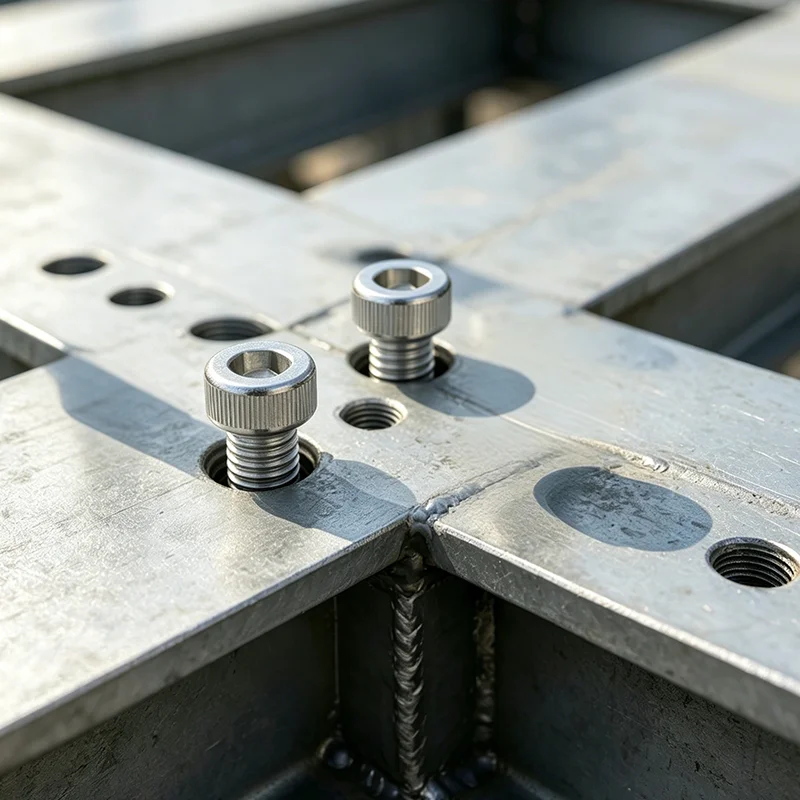

Hex Socket Cap Screw Din 912 Allen Bolt

Veľkosť závitu d			M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
P	Smola	Hrubá niť	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
		Jemné stúpanie závitu-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
		Jemné stúpanie závitu-2	-	-	-	-	-	-	-	-	1	1.5	-	-	-	2	2
d_k	obyčajná hlava	max	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
	vrúbkované hlavy	max	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
	min		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
d_a	max		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
d_s	max		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
d_s	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
e	min		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
k	max		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
k	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
s	Nominálna veľkosť		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
	min		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
	max		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
t	min		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
w	min		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6

Veľkosť závitu d			(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
P	Smola	Hrubá niť	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
		Jemné stúpanie závitu-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
		Jemné stúpanie závitu-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
d_k	obyčajná hlava	max	33	36	40	45	50	54	63	72	84	96	108	120	135	150
	vrúbkované hlavy	max	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
	min		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
d_a	max		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
d_s	max		22	24	27	30	33	36	42	48	56	64	72	80	90	100
d_s	min		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
e	min		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
k	max		22	24	27	30	33	36	42	48	56	64	72	80	90	100
k	min		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
s	Nominálna veľkosť		17	19	19	22	24	27	32	36	41	46	55	65	75	85
	min		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
	max		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
t	min		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
w	min		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
