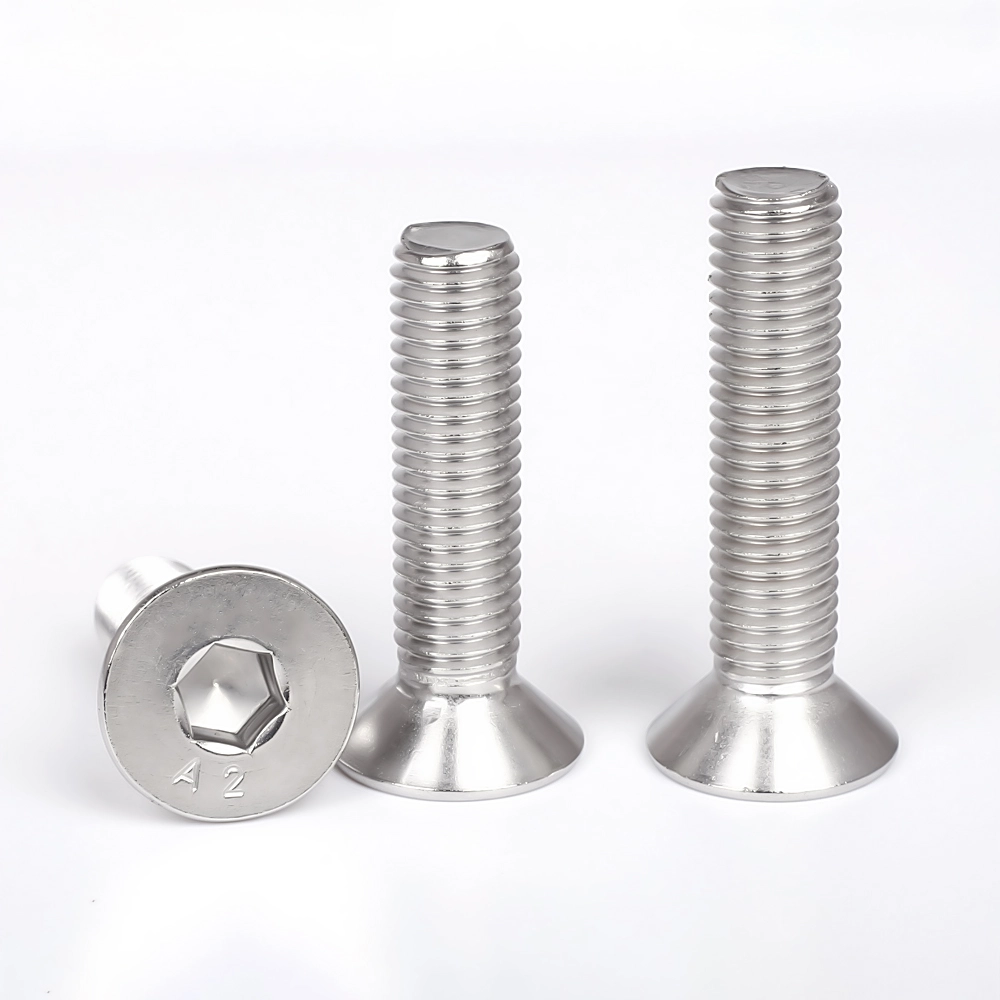

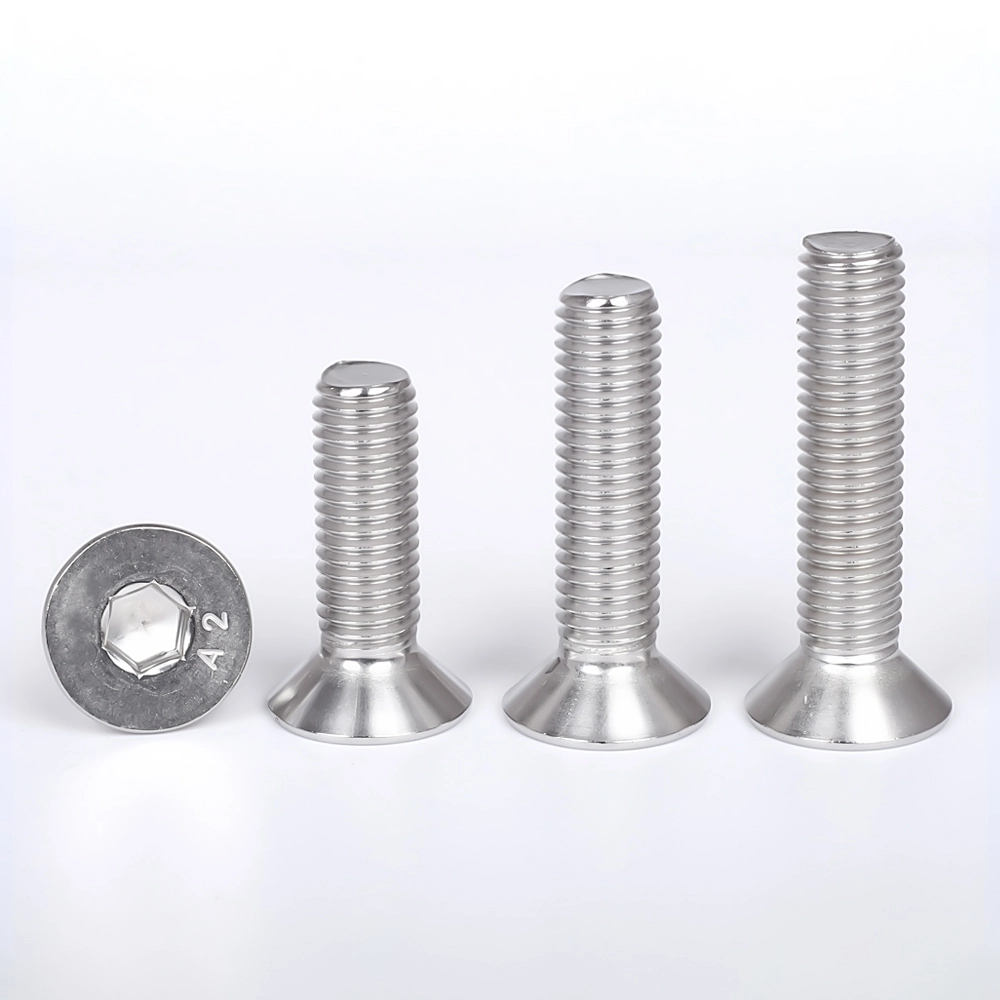

Skrutka s vnútorným šesťhranom DIN 7991 z nehrdzavejúcej ocele

Skrutka Wanluo z nehrdzavejúcej ocele DIN 7991 so zápustnou šesťhrannou hlavou sa vyrába striktne v súlade s nemeckými priemyselnými normami a je profesionálne navrhnutá pre úplne zapustené skryté montážne požiadavky. Na rozdiel od vyčnievajúcich skrutiek s hrnčekovou hlavou a gombíkovou hlavou má táto séria 90-stupňovú štandardnú skosenú zapustenú štruktúru, ktorá môže byť po inštalácii úplne zapustená do obrobku s nulovým výstupkom na povrchu.

Odoslať dopyt

Product Description

Zápustná šesťhranná skrutka z nehrdzavejúcej ocele DIN 7991 od spoločnosti Wanluo dôkladne rieši problémy vyčnievajúceho upevňovacieho prvku, kolízie súčiastok a nerovného montážneho povrchu pri mechanickej prevádzke. Kombináciou presného interného šesťhranného pohonu a bezproblémového skrytého uzamykania je to nepostrádateľný presný spojovací prvok pre zariadenia s vysokou rovinnosťou, posuvné diely a efektívnu konštrukčnú zostavu.

Štrukturálne prvky a výrobná technológia

Nehrdzavejúca oceľ DIN 7991 zapustená šesťhranná skrutka využíva integrované tvárnenie za studena a vysoko presný proces valcovania závitov. Štandardná kužeľová zápustná hlava sa vyznačuje presnou uhlovou toleranciou, ktorá dokonale pasuje do konvenčných zahĺbených otvorov obrobku, aby sa dosiahla ultra hladká inštalácia. Prehĺbená vnútorná šesťhranná objímka je presne tvarovaná s hladkou vnútornou stenou a vysokou odolnosťou voči krútiacemu momentu, čím účinne zabraňuje skĺznutiu nástroja a kolapsu otvoru pri vysokopevnostnom uzamykaní. Plný a hustý profil závitu zaisťuje rovnomerné namáhanie a hladké skrutkovanie bez zasekávania alebo prekĺznutia zubov. Telo skrutky vyrobené z vysoko čistých surovín z nehrdzavejúcej ocele má stabilnú pevnosť v ťahu, vynikajúcu štrukturálnu húževnatosť a dlhodobú odolnosť proti korózii, zachováva presnosť plochej montáže a spoľahlivý upevňovací výkon pri dlhodobých vibráciách a striedavých pracovných podmienkach.

Parameter produktu

Položka parametra	Podrobná špecifikácia
Názov produktu	Nehrdzavejúca oceľ DIN 7991 zápustná šesťhranná skrutka, plochá imbusová skrutka
Executive Standard	DIN 7991, norma ISO, norma GB, vlastné neštandardné rozmery
Dostupný materiál	304, 316, 316L Nehrdzavejúca oceľ; 2205/2507 Duplex Steel Prispôsobiteľné
Rozsah veľkostí	Úplné štandardné metrické veľkosti M2-M20, prispôsobená ultrakrátka / ultra dlhá skrutka
Typ hlavy	90° štandardná kužeľová zápustná hlava, úplne zapustená skrytá inštalácia
Typ pohonu	Precízna vnútorná šesťhranná objímka, kompatibilná so štandardnými imbusovými kľúčmi
Povrchová úprava	Morenie a pasivácia, hladký povrch bez otrepov, rovnomerná antikorózna vrstva
Mechanické vlastnosti	Vysoká odolnosť v ťahu, silná odolnosť voči krútiacemu momentu, stabilný výkon proti uvoľneniu
Spôsob balenia	Vnútorná taška odolná voči vlhkosti + exportný kartón, paletové balenie pre hromadné objednávky
Zásobovacia služba	Spotová hromadná dodávka, neštandardné prispôsobenie, jednorazové obstarávanie zmiešaných spojovacích materiálov

Stainless Steel Din 7991 Countersunk Hex Socket Screw

Skrutkový závit d		M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P	Smola	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
α	tol.(+2)	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	60°	60°
b	L≤125	12	14	16	18	22	26	30	34	38	42	46	50	54
	125＜L≤200	/	/	/	24	28	32	36	40	44	48	52	56	60
	200 l	/	/	/	/	/	45	49	53	57	61	65	69	73
d_k	max = nominálna veľkosť	6	8	10	12	16	20	24	27	30	33	36	36	39
d_k	min	5.7	7.64	9.64	11.57	15.57	19.48	23.48	26.48	29.48	32.38	35.38	35.38	38.38
d_s	max = nominálna veľkosť	3	4	5	6	8	10	12	14	16	18	20	22	24
d_s	min	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67	21.67	23.67
e	min	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	11.43	13.72	13.72	16	16
k	max	1.7	2.3	2.8	3.3	4.4	5.5	6.5	7	7.5	8	8.5	13.1	14
s	Nominálna veľkosť	2	2.5	3	4	5	6	8	10	10	12	12	14	14
	min	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	10.025	12.032	12.032	14.032	14.032
	max	2.1	2.6	3.1	4.12	5.14	6.14	8.175	10.175	10.175	12.212	12.212	14.212	14.212
t	max = nominálna veľkosť	1.2	1.8	2.3	2.5	3.5	4.4	4.6	4.8	5.3	5.5	5.9	8.8	10.3
t	min	0.95	1.55	2.05	2.25	3.2	4.1	4.3	4.5	5	5.2	5.6	8.44	9.87

Hlavné výhody a priemyselné aplikácie

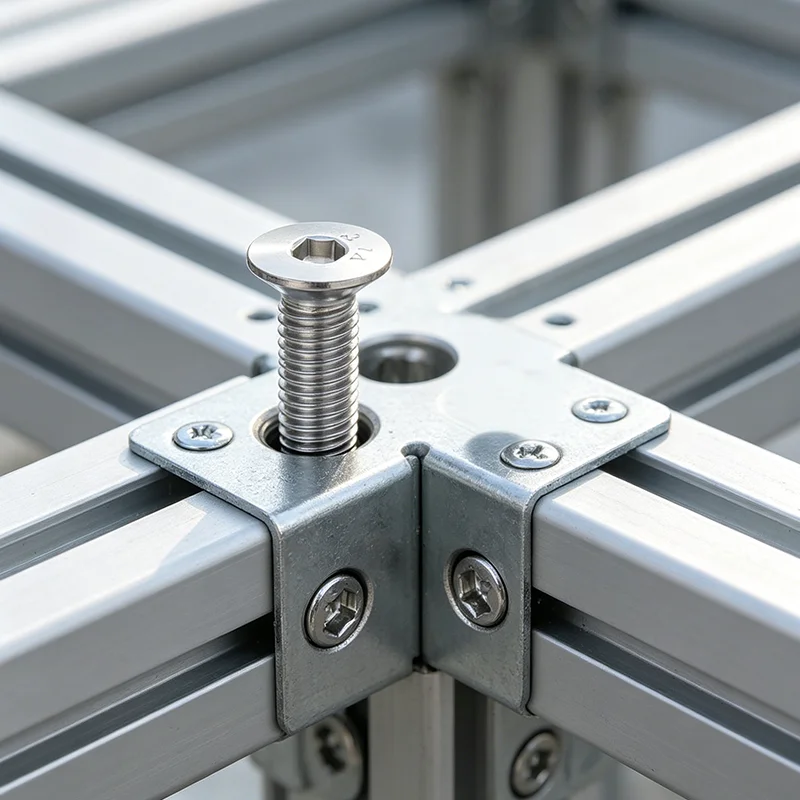

1. Konštrukcia s úplným zapusteným povrchom po inštalácii realizuje nulové vyčnievanie povrchu, úplne zabraňuje treniu, kolíziám a zasekávaniu mechanických posuvných častí spôsobených vyčnievajúcimi hlavami skrutiek, čím sa zabezpečuje hladká prevádzka zariadenia.

2. Štandardná 90-stupňová kužeľová hlava presne pasuje do rôznych konvenčných zahĺbených otvorov, čím sa realizuje bezproblémová montáž, čím sa výrazne zlepšuje rovinnosť povrchu obrobku a celková presnosť zariadenia.

3. Vnútorná šesťhranná hnacia štruktúra podporuje uzamykaciu operáciu s vysokým krútiacim momentom, rieši problém nedostatočnej uťahovacej sily krížových skrutiek s plochou hlavou, vyrovnáva skrytú inštaláciu a vysokú pevnosť upevnenia.

4. Vysokokvalitný materiál z nehrdzavejúcej ocele sa vyznačuje vynikajúcou odolnosťou proti hrdzi a odolnosťou voči soľnej hmle, prispôsobuje sa presným automatizačným zariadeniam, vonkajším strojom a mierne korozívnym pracovným prostrediam pre dlhodobé stabilné používanie.

5. Špecifikácia univerzálneho štandardného závitu sa dokonale zhoduje s naším úplným sortimentom matíc, podložiek a závitových tyčí, ktoré podporujú upevňovanie na jednom mieste a obstarávanie sérií pre priemyselné montážne linky.

Stainless Steel Din 7991 Countersunk Hex Socket Screw

FAQ

Otázka 1: Aký je rozdiel medzi zápustnou šesťhrannou skrutkou z nehrdzavejúcej ocele DIN 7991 a skrutkami DIN 912/ISO 7380?

A1: DIN 912 je inštalácia s vyčnievajúcou hlavou, ISO 7380 je poloexponovaná inštalácia s okrúhlou hlavou, zatiaľ čo DIN 7991 je inštalácia so zápustnou hlavou. Jedinečne sa používa pre scenáre vyžadujúce absolútne rovný povrch obrobku a bez štrukturálnych interferencií.

Q2: Je upevňovacia sila zapustených šesťhranných skrutiek dostatočná pre presné vybavenie?

A2: Áno. Vďaka integrovanému kovaniu za studena a zosilnenému dizajnu tela skrutky má vysokú pevnosť v ťahu a odolnosť voči krútiacemu momentu. Jeho stabilita upevnenia plne vyhovuje montážnym štandardom presných strojov a automatizovaných zariadení.

Q3: Môžu byť skrutky DIN 7991 úplne zapustené do obrobku?

A3: Absolútne. Štandardný 90° skosený uhol dokonale ladí s priemyselnými univerzálnymi valcovými otvormi. Po štandardnom utiahnutí je hlava skrutky úplne v jednej rovine s povrchom obrobku bez akéhokoľvek výstupku.

Q4: Podporujete prispôsobené skrutky so zapustenou hlavou so špeciálnym uhlom?

A4: Áno. Podporujeme prispôsobenie neštandardného zapusteného uhla, dĺžky skrutiek a stúpania závitu, spĺňajúce špeciálne požiadavky na montáž presných foriem a špeciálnych automatizačných zariadení.

Otázka 5: Pre aké hlavné scenáre sú vhodné skrutky DIN 7991?

A5: Široko používané v presných automatizačných zariadeniach, posuvných mechanických častiach, príslušenstve foriem, plochých nástrojových prípravkoch, elektronických presných prístrojoch a všetkých montážnych scenároch vyžadujúcich ultra plochý povrch a nulové rušenie.
