Vidlicový kolík pre mechanické pripojenie

Tento Clevis Pin pre mechanické pripojenie, ktorý priamo predáva Wanluo Factory, je priemyselný štandardný valcový pohyblivý spojovací komponent. Používa sa hlavne pre scenáre dynamickej montáže zahŕňajúce mechanické pánty, otočné spoje a flexibilné pohyblivé konštrukcie spojovacích tyčí. Na rozdiel od pevných kolíkov na trhu, ktoré sa používajú iba na statické presné polohovanie, je tento produkt navrhnutý s dynamickým pohyblivým spojením ako hlavným účelom, špeciálne prispôsobeným rôznym mechanickým spojom, ktoré vyžadujú vratné otáčanie, uhlové výkyvy a flexibilné otváranie a zatváranie.

Odoslať dopyt

Product Description

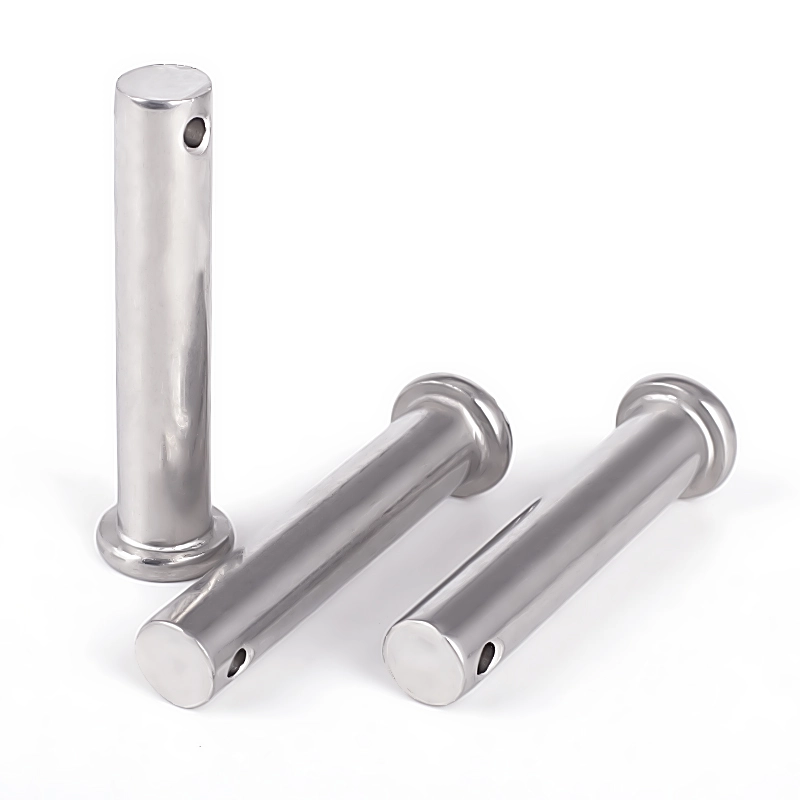

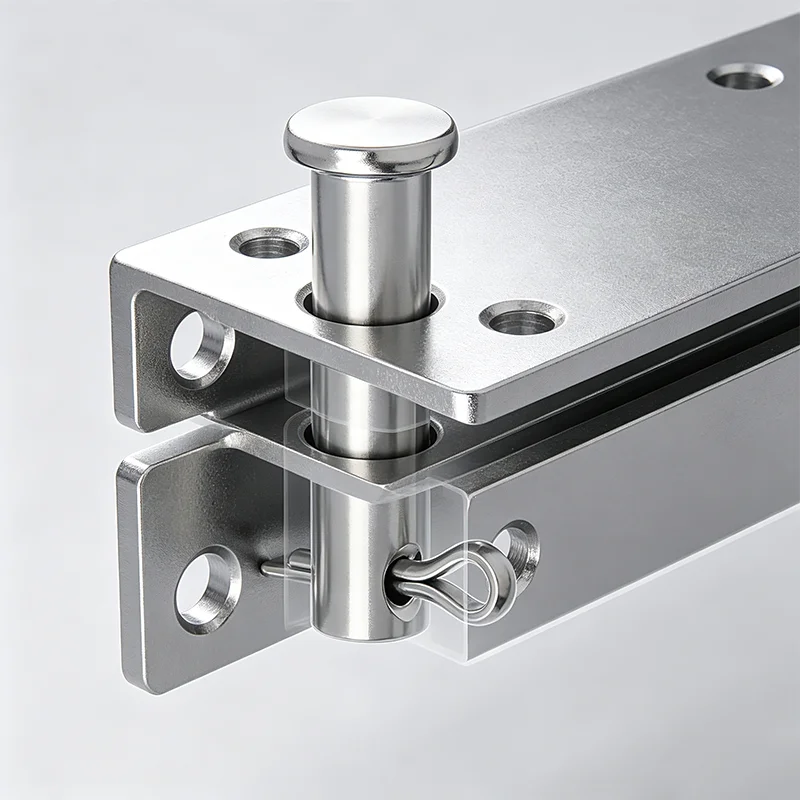

Keď Wanluo Factory vyrába Clevis Pins pre mechanické spojenia, používa integrovanú štruktúru plochej hlavy a priechodného otvoru na zadnej strane. V kombinácii so závlačkou môže dosiahnuť dvojité uzamknutie. Montáž je jednoduchá, otáčanie je plynulé a môže zabrániť uvoľneniu a posunutiu počas nepretržitého pohybu zariadenia. Je široko použiteľný na štandardizovanú montáž mechanických prevodových konštrukcií, komponentov podvozku vozidiel, hydraulických zariadení a rôznych pohyblivých komponentov.

Diferenciálne predajné miesta

1. Zameriava sa na spojenie dynamickej činnosti, vhodné skôr pre dynamické pracovné podmienky ako pre statické polohovanie.

2. Plochý uzáver hlavy a zadného otvoru poskytujúci dvojitú protišmykovú ochranu pre väčšiu bezpečnosť.

3. Kompatibilné so štruktúrou vidlice, ponúka silnejšiu prispôsobivosť a vyššiu toleranciu montáže.

4. Jednoduchá štruktúra a odolná, s nižším dlhodobým opotrebovaním.

5. Mimoriadne všestranný, vhodný na štandardizovanú výmenu rôznych priemyselných zariadení.

Štrukturálne prvky a výrobná technológia

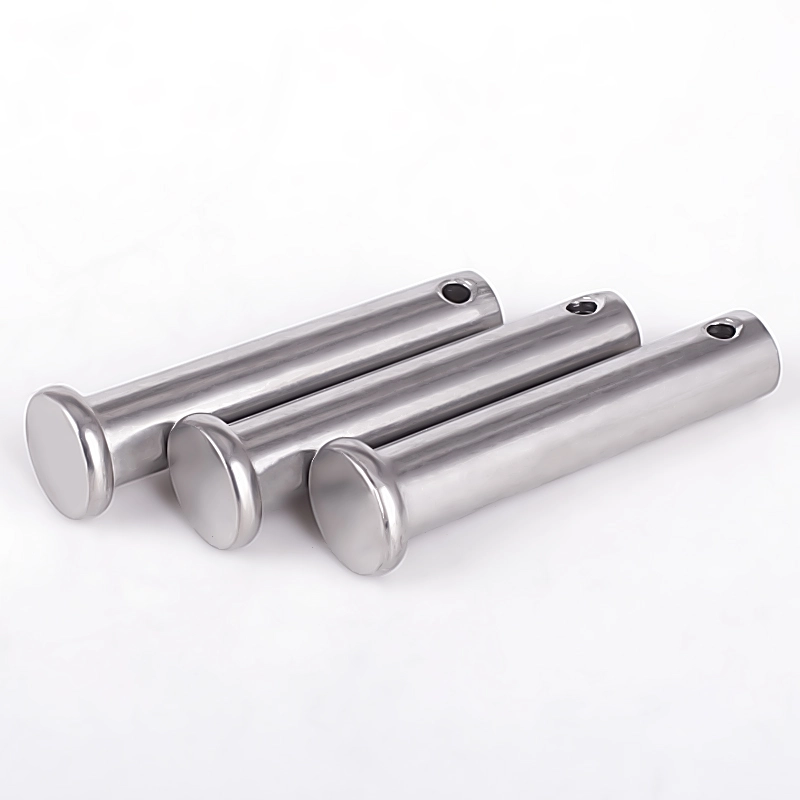

Vidlicový kolík pre mechanické pripojenie Jednodielny presný tvarovací proces za studena a bezhroté brúsenie, pozostávajúci z plochej okrúhlej koncovej hlavy, hladkého masívneho valcového tela kolíka a vyhradeného otvoru pre chvostový kolík. Zosilnená plochá hlava poskytuje stabilné obmedzenie povrchu, zabraňuje zaboreniu tela kolíka do montážneho otvoru a zaisťuje konzistentnú rovinnosť montáže. Integrálne pevné telo čapu má vysokú štrukturálnu tuhosť a hladkú povrchovú úpravu, čím sa znižuje odpor trenia pri otáčaní komponentov a zaisťuje sa flexibilný a ničím nerušený mechanický pohyb. Presne umiestnený chvostový otvor má jednotný otvor a hladkú vnútornú stenu, dokonale ladiace so štandardnými závlačkami, aby vytvorili kompletný bezpečnostný uzamykací systém. Všetky výrobky sú vyrobené z vysokokvalitnej uhlíkovej ocele, legovanej ocele a nehrdzavejúcej ocele a prechádzajú jemnou povrchovou úpravou, odhrotovaním a štandardizovanou antikoróznou úpravou. Prísna kontrola rozmerovej tolerancie zaisťuje nulové chvenie so štandardnými otvormi pre pánty, so stabilnou odolnosťou v šmyku a dlhodobou odolnosťou proti únave pri pohybe, prispôsobuje sa častým pohyblivým montážnym pracovným podmienkam.

Parameter produktu

Položka parametra	Podrobná špecifikácia
Názov produktu	Čep vidlice, kolík vidlice s plochou hlavou, čap závesu dierového typu, valcový kolík s pohyblivým pripojením
Executive Standard	DIN11023, norma ISO, norma GB, norma ANSI, vlastné neštandardné veľkosti
Dostupný materiál	45# uhlíková oceľ, legovaná oceľ 40Cr, nehrdzavejúca oceľ 304/316
Rozsah veľkostí	Priemer 2mm-30mm, dĺžka 6mm-350mm plné štandardné veľkosti, prispôsobená poloha a dĺžka otvoru pre kolíky
Typ štruktúry	Plochá koncová hlava, pevné valcové telo, bezpečnostná uzamykacia štruktúra otvoru pre chvostový kolík
Technológia spracovania	Presné frézovanie za studena, bezhroté brúsenie, presné vŕtanie otvorov, povrchové kalenie a konečná úprava
Použiteľný obrobok	Mechanické pánty, vidlicové konzoly, spojovacie tyče, podvozky vozidiel, hydraulické pohyblivé kĺby, časti strojárskych strojov
Povrchová úprava	Galvanizácia (biela/farebná/čierna), kalenie čiernym oxidom, pasivácia, leštenie nerezovej ocele
Mechanické vlastnosti	Vysoká odolnosť v šmyku, plynulé otáčanie, limitné proti potopeniu, bezpečné proti pádu, odolnosť proti únave pre častý pohyb
Spôsob balenia	Antikorózna vnútorná krabica + exportný kartón, balenie odolné voči vlhkosti a nárazom, balenie paliet pre hromadné objednávky
Zásobovacia služba	Spotová štandardná dodávka, neštandardné prispôsobenie, jednorazová podpora dodávky s kolíkmi

Clevis Pin For Mechanical Connection

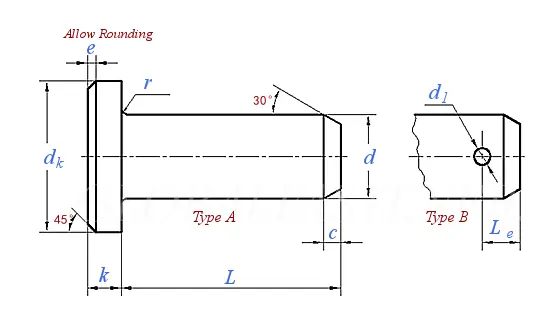

Nominálny priemer d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	max=nominálna veľkosť (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	max=nominálna veľkosť (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	min	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min=menovitá veľkosť (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	max	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	max	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Nominálna veľkosť (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	max	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	min	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	min	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Hlavné výhody a priemyselné aplikácie

1. Profesionálna obmedzujúca štruktúra s plochou hlavou účinne zabraňuje klesaniu a posúvaniu tela kolíka pri vysokorýchlostnej rotácii a vratnom pohybe, udržiava stabilnú montážnu polohu pohyblivých častí a zabraňuje mechanickému chveniu a odchýlke pripojenia.

2. Zodpovedajúci dizajn uzamykania chvostového otvoru, dokonale kompatibilný so štandardnými závlačkami. Kombinácia vidlicového čapu a závlačky tvorí dvojitú bezpečnostnú ochranu, ktorá úplne rieši riziko pádu tela čapu spôsobeného dlhodobými mechanickými vibráciami a nárazovým zaťažením.

3. Ultra hladké valcové telo čapu minimalizuje trenie zostavy, čím zaisťuje flexibilné a stabilné otáčanie kĺbov pántov a pohyblivých spojovacích častí. Má vynikajúcu odolnosť proti únave pohybu, nie je ľahké sa zaseknúť alebo opotrebovať po dlhodobej častej prevádzke.

4. Vysoká štrukturálna pevnosť a silná šmyková odolnosť. Pevný integrálny proces tvarovania umožňuje telu čapu znášať veľké bočné zaťaženie a napätie, čím sa prispôsobuje ťažkým scenárom pohyblivého spojenia strojárskych strojov a vybavenia vozidiel.

5. Čap na mechanické pripojenie má široký rozsah použitia s rôznymi materiálovými možnosťami, ktorý sa široko používa v systémoch podvozkov automobilov, poľnohospodárskych strojoch, hydraulických zariadeniach, železničných zariadeniach, automatizačných zariadeniach a rôznych mechanických pohyblivých spojovacích poliach.

Clevis Pin For Mechanical Connection

Skutočné scenáre aplikácie na mieste

Naše spojovacie prvky a kovový hardvér na mieru sa široko používajú v globálnych univerzálnych priemyselných scenároch, plne sa prispôsobujú zložitým pracovným podmienkam:

1. Montáž priemyselných mechanických zariadení a pevné pripojenie

2. Stavebné inžinierstvo a upevňovanie stavebných konštrukcií

3. Prístavné, námorné a pobrežné inžinierske zdvíhanie a upevňovanie napätia

4. Nové energetické, automatizačné zariadenia a inštalácia potrubného systému

5. Vonkajšie vysokokorózne, vlhké a vysoko zaťažené drsné pracovné prostredie

6. Globálny veľkoobchodný maloobchod a lokálna distribúcia hardvéru
