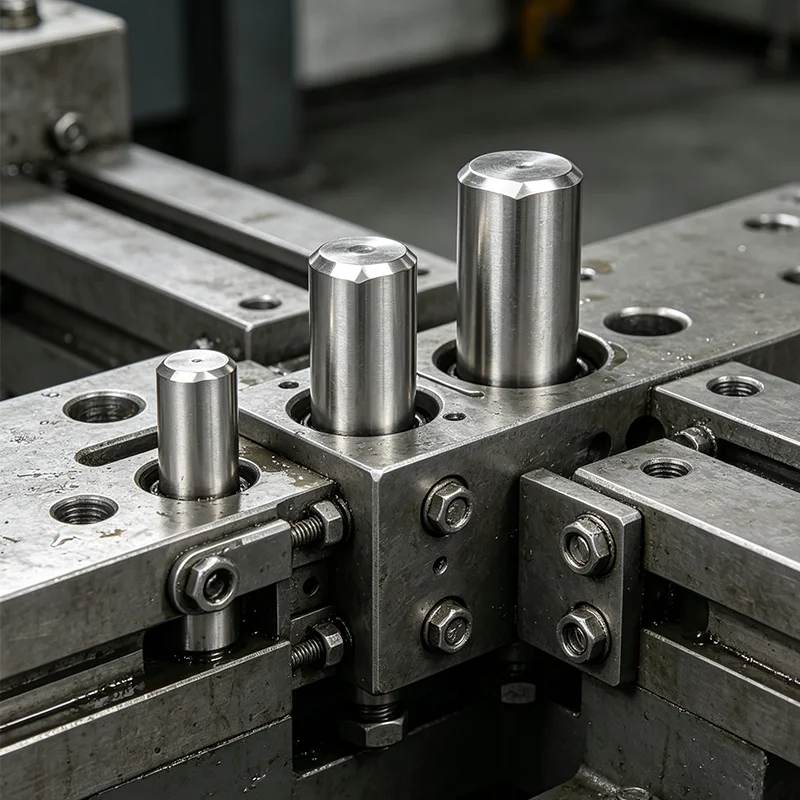

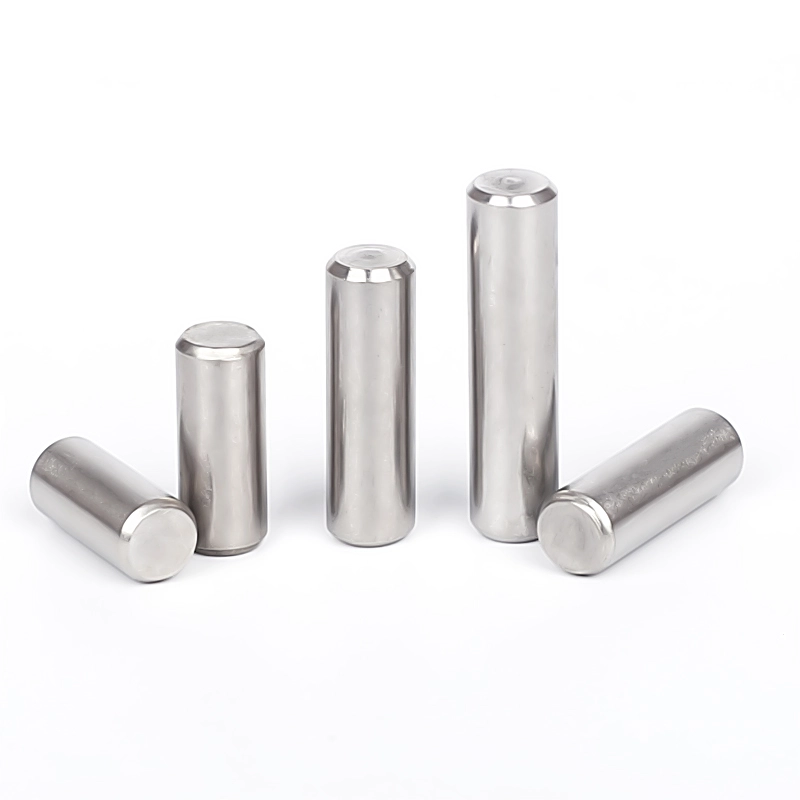

Paralelné kolíky pre presné polohovanie

Tieto paralelné kolíky pre presné polohovanie vyrába Wanluo Factory. Tiež známy ako polohovacie kolíky s priamym stĺpikom, ide o špecializovaný vysoko presný polohovací komponent používaný v priemyselných presných montážnych systémoch. Jeho základná funkcia sa líši od uťahovacích a uzamykacích funkcií bežných skrutiek a nitov. Slúži najmä na presné vyrovnanie komponentov zariadenia, fixáciu proti vychýleniu a koaxiálnu kalibráciu.

Odoslať dopyt

Product Description

Boli vykonané špeciálne optimalizácie pre problémy, ako sú odchýlky zarovnania, posuny komponentov a nepresnosti v koaxiálnosti, ktoré sa často vyskytujú počas mechanickej montáže, spájania foriem a montáže automatizačného zariadenia. Továreň vo Wanluo vyvinula paralelné kolíky pre presné polohovanie, ktoré prostredníctvom presného riadenia tolerancie na úrovni mikrometrov poskytuje referenčné polohovanie s nulovým posunom pre rôzne presné prípravky, formy, komponenty vozidiel a automatizačné zariadenia.

Materiálna výhoda

Výrobok je vyrobený pomocou integrovaného jednodielneho lisovacieho procesu plného valcového tvaru v kombinácii s profesionálnou technológiou tepelného spracovania kalením a popúšťaním. Dosahuje extrémne vysokú štrukturálnu tvrdosť a odolnosť v šmyku, je schopný odolávať dlhodobým vibráciám a bočnému ťahu vonkajších síl zariadenia a zachováva stabilnú presnosť montáže. Je základným základným komponentom pre špičkovú presnú mechanickú montáž.

Vlastnosti produktu

1. Výhradná funkcia čistého polohovania, presná kalibrácia zostavy

2. Kontrola tolerancie na úrovni mikrometra, extrémne vysoká celková presnosť

3. Celková úprava kalením a popúšťaním, vyvážené a silné mechanické vlastnosti

4. Silná schopnosť proti posunutiu, vynikajúca stabilita pracovných podmienok

5. Široká všestrannosť, vhodná pre všetky scenáre presnej montáže

Výrobná technológia

Paralelné kolíky využívajú jednodielne vysoko presné bezhroté brúsenie a integrálny proces tepelného spracovania. Celé telo je priama valcovitá konštrukcia s rovnomernou hrúbkou steny a konzistentnou toleranciou vonkajšieho priemeru, realizujúca tesnú montáž s nulovou vôľou s otvormi pre kolíky. Obidva konce sú jemne skosené a hladko vyleštené bez otrepov, čo uľahčuje rýchle vkladanie a montáž a zároveň zabraňuje poškriabaniu otvorov v obrobku. Výrobok prechádza celkovým vákuovým kalením a nízkoteplotným temperovaním, s vysokou húževnatosťou jadra a ultra vysokou povrchovou tvrdosťou, čo účinne zabraňuje ohýbaniu, deformácii a oderu počas dlhodobej montáže s vratným pohybom a mechanickej prevádzky. Vysoko presná rozmerová kalibrácia zaisťuje dokonalú zameniteľnosť štandardných kolíkov. Vyrobené z vysoko kvalitnej uhlíkovej ocele, legovanej ocele a nehrdzavejúcej ocele, všetky produkty spĺňajú medzinárodné priemyselné štandardy, so stabilným mechanickým výkonom a dlhou životnosťou, vhodné pre scenáre s vysokou presnosťou priemyselného prispôsobenia.

Parameter produktu

Položka parametra	Podrobná špecifikácia
Názov produktu	Paralelné kolíky, rovné valcové kolíky, kolíky, presné polohovacie kolíky
Executive Standard	DIN6325, ISO2338, GB119, štandard JIS, vlastné neštandardné presné veľkosti
Dostupný materiál	45# uhlíková oceľ, legovaná oceľ 40Cr, nehrdzavejúca oceľ 304/316, oceľ SKD
Rozsah veľkostí	Priemer 1,5 mm-50 mm, dĺžka 5 mm-300 mm, voliteľné stupne tolerancie m6/h8/h7
Typ štruktúry	Pevný rovný valec, obojstranné skosenie, presná polohovacia štruktúra s vysokou priamosťou
Technológia spracovania	Presné bezhroté brúsenie, integrálne kalenie a popúšťanie, povrchové kalenie, zrkadlové leštenie
Použiteľné scenáre	Montáž foriem, mechanické polohovanie, upevňovanie zariadení, automobilové diely, automatizácia presná montáž
Povrchová úprava	Kalenie čiernym oxidom, antikorózna olejová úprava, prírodné leštenie nehrdzavejúcej ocele
Mechanické vlastnosti	Vysoká tvrdosť, ultra odolnosť proti opotrebeniu, silná odolnosť proti šmyku, nulová deformácia, vysoká presnosť polohovania
Spôsob balenia	Antikorózna vnútorná krabica + exportný kartón, obal odolný voči vlhkosti a nárazom na presné diely
Zásobovacia služba	Spotová dodávka štandardnej veľkosti, vysoko presné neštandardné prispôsobenie, jednorazové prispôsobenie spojovacích prvkov

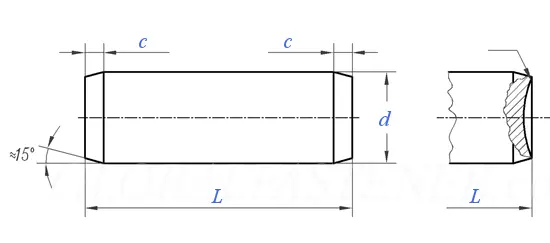

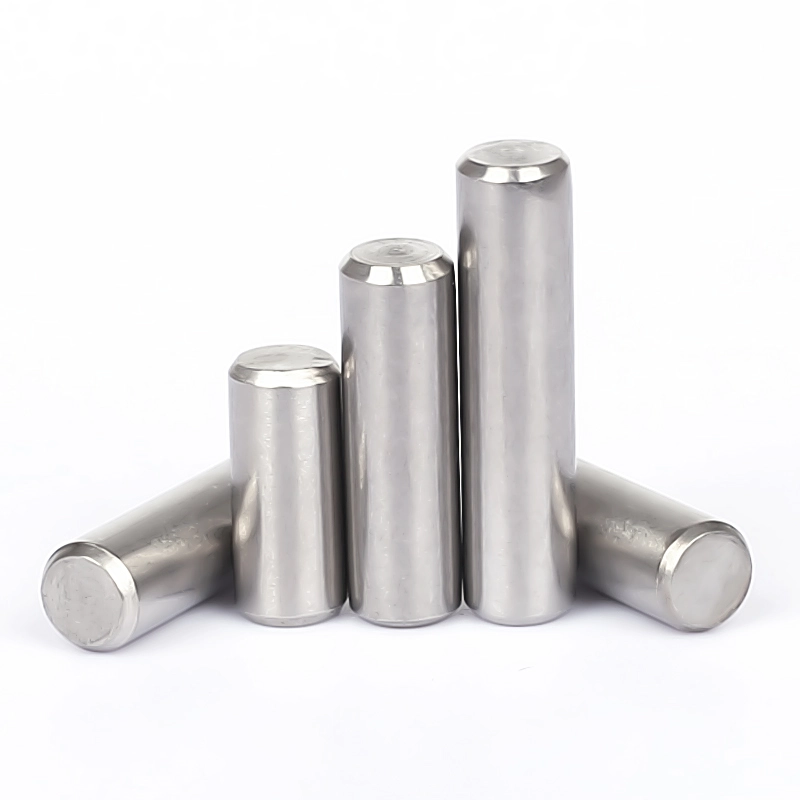

Parallel Pins For Precision Positioning

Nominálny priemer d			Φ0,6	Φ0,8	Φ1	Φ1.2	Φ1,5	Φ2	Φ2,5	Φ3	Φ4	Φ5
d^①	m6	max	0.608	0.808	1.008	1.208	1.508	2.008	2.508	3.008	4.012	5.012
	m6	min	0.602	0.802	1.002	1.202	1.502	2.002	2.502	3.002	4.004	5.004
	h8	max	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
	h8	min	0.586	0.786	0.986	1.186	1.486	1.986	2.486	2.986	3.982	4.982
c	≈		0.12	0.16	0.2	0.25	0.3	0.35	0.4	0.5	0.63	0.8
Hmotnosť na 1000 oceľových výrobkov≈kg			-	-	-	-	-	-	-	-	-	-

Nominálny priemer d			Φ6	Φ8	Φ10	Φ12	Φ16	Φ20	Φ25	Φ30	Φ40	Φ50
d^①	m6	max	6.012	8.015	10.015	12.018	16.018	20.021	25.021	30.021	40.025	50.025
	m6	min	6.004	8.006	10.006	12.007	16.007	20.008	25.008	30.008	40.009	50.009
	h8	max	6	8	10	12	16	20	25	30	40	50
	h8	min	5.982	7.978	9.978	11.973	15.973	19.967	24.967	29.967	39.961	49.961
c	≈		1.2	1.6	2	2.5	3	3.5	4	5	6.3	8
Hmotnosť na 1000 oceľových výrobkov≈kg			-	-	-	-	-	-	-	-	-	-

Hlavné výhody a priemyselné aplikácie

1. Presná kontrola tolerancie na mikrónovej úrovni s vynikajúcou priamosťou a zaoblením, čím sa dosiahne ultra vysoká presnosť montáže s nulovou vôľou. Paralelné kolíky pre presné polohovanie účinne eliminujú otrasy komponentov, odchýlky polohy a chyby súososti, čím výrazne zlepšujú presnosť mechanickej zostavy.

2. Integrálne tepelné spracovanie a proces povrchového kalenia dodávajú telu kolíka ultra vysokú tvrdosť a odolnosť proti opotrebeniu. Znesie dlhodobú častú demontáž, vibrácie a bočnú šmykovú silu bez ohybu, deformácie alebo oderu, čím je zaistená dlhodobá stabilná presnosť polohovania.

3. Konštrukcia s obojstranným hladkým skosením umožňuje rýchle a prácu šetriace vloženie a inštaláciu, čím sa zabráni poškodeniu otvoru a stagnácii upnutia počas montáže. Hladký povrch účinne znižuje trenie pri montáži a zlepšuje efektivitu výroby a spracovania.

4. Vynikajúca štrukturálna stabilita a zameniteľnosť. Standard parallel pins are fully compatible with international standard pin holes, supporting universal replacement and batch assembly, reducing equipment maintenance and parts replacement costs.

5. Viaceré možnosti materiálu a presnosti, široko používané vo výrobe foriem, automatizovaných strojoch, automobilovom priemysle, leteckom zariadení, elektrických presných prístrojoch a vysoko presných mechanických montážnych poliach.

Parallel Pins For Precision Positioning

Skutočné hodnotenie zákazníka

Autentická spätná väzba od našich globálnych distribútorov a nákupcov techniky

Zákazník 1 | Európsky distribútor hardvéru: Stabilná rozmerová presnosť produktu, štandardná veľkosť závitu, vynikajúca povrchová úprava proti hrdzi. Objednávka zmiešaného kontajnera je dobre zabalená, doručenie včas. Veľmi spoľahlivý dlhodobý čínsky dodávateľ hardvéru.

Zákazník 2 | Dodávateľ námorného inžinierstva: Dávkové produkty dokonale prejdú naším zaťažovacím testom tretej strany. Štandardné upevňovacie prvky aj prispôsobené CNC diely dokonale zodpovedajú štandardu montáže na mieste. Responzívny popredajný tím.

Zákazník 3 | Americký priemyselný obstarávateľ: Nákladovo efektívna priama cena v továrni, flexibilné prispôsobenie loga OEM. Ideálne pre náš miestny priemyselný a stavebný veľkoobchodný trh, bude zadávať opakované hromadné objednávky.
