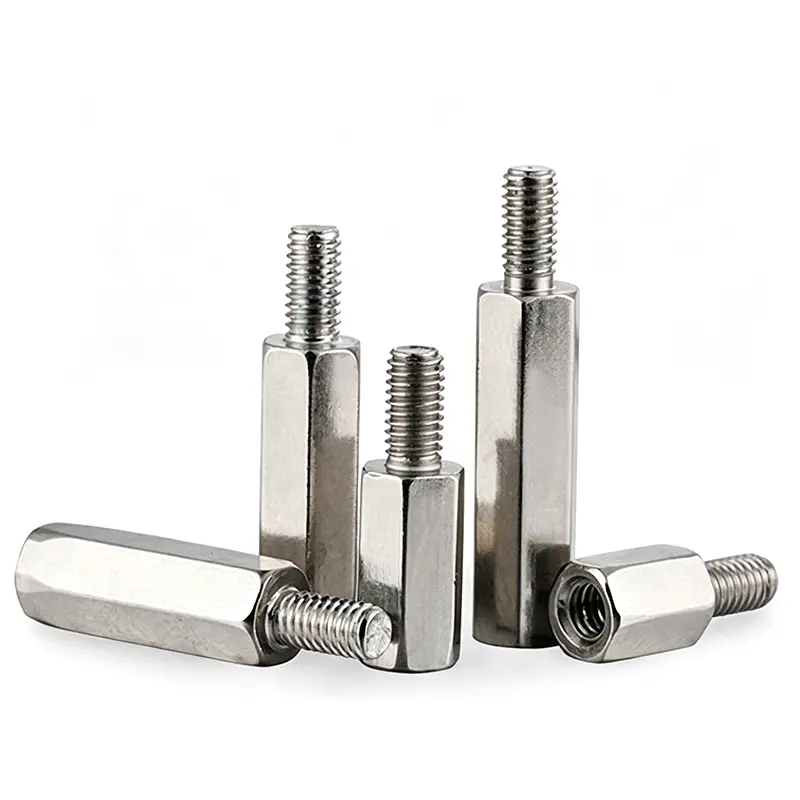

Šesťhranný odstup s jedným koncom

Šesťhranné dištančné podložky s jedným koncom, tiež známe ako šesťhranné dištančné vložky s jedným otvorom, sú profesionálne závitové izolačné spojovacie prvky určené na podporu medzier elektronického zariadenia a pevnú montáž. So štandardným šesťhranným vonkajším profilom pre ľahké zaistenie nástroja a nastavenie krútiaceho momentu má tento dištančný prvok klasickú štruktúru so závitom s jedným koncom: jeden koniec má vonkajší vonkajší závit pre inštaláciu s pevným uzamykaním a vnútro je úplne cez vnútorný závit pre montáž skrutky. Presne riadi montážnu medzeru medzi doskami plošných spojov, doskami plošných spojov, prístrojovými panelmi a krytmi zariadení, pričom realizuje stabilnú izoláciu, podporu a integráciu upevnenia. Vyrobené z vysoko pevných kovových materiálov, vyznačuje sa presnou toleranciou závitu, silným antivibračným výkonom a vynikajúcou odolnosťou proti korózii. Je to štandardný spojovací prvok na presnú montáž elektronických skríň, inteligentných prístrojov, sieťových šasi a priemyselných riadiacich zariadení.

Odoslať dopyt

Product Description

Parameter produktu

Položka parametra	Podrobná špecifikácia
Názov produktu	Šesťhranný dištančný prvok s jedným koncom, vnútorný šesťhranný izolačný medzikus, dištančný prvok so šesťhranným závitom s jedným otvorom, šesťhranný montážny stĺpik PCB
Executive Standard	Všeobecná metrická špecifikácia spojovacích prvkov, podporuje výrobu zákazkových výkresov
Dostupný materiál	304 Nehrdzavejúca oceľ, 316 Nerezová oceľ, Poniklovaná uhlíková oceľ
Špecifikácia vlákna	Metrický závit M2, M2,5, M3, M4, M5, M6, M8
Efektívna dĺžka	6mm-100mm, neštandardná dĺžka prispôsobiteľná
Štrukturálna vlastnosť	Vonkajšie šesťhranné telo, vonkajší závit na jednom konci, jednopriechodný vnútorný otvor s vnútorným závitom
Povrchová úprava	Nerezové prírodné leštenie, niklovanie, zinkovanie
Výkon jadra	Presný rozmer rozstupu, ľahké uťahovanie momentom, vysoká tuhosť konštrukcie, antivibrácia, odolnosť proti korózii
Nástroje na priraďovanie	Vidlicový kľúč, nástrčný kľúč
Aplikačné scenáre	Montáž PCB, elektrická skriňa, kryt prístroja, sieťový podvozok, priemyselná riadiaca skrinka, zostava elektronických zariadení
Zákazková služba	Vlastná šesťhranná šírka, dĺžka vonkajšieho závitu, hĺbka vnútorného závitu, špeciálna povrchová úprava, služba laserového značenia

Kontrola materiálu a surovín

Pevné kovové tyče sú prísne kontrolované pri prijatí. Overenie chemického zloženia a skúška tvrdosti sa vykonáva pre každú šaržu. Kontrola povrchu eliminuje surový materiál s prasklinami, škrabancami a inklúziami. Certifikáty o skúške materiálu sa uchovávajú kvôli vysledovateľnosti šarží. Nečisté suroviny sa vyraďujú, aby sa zabránilo zadretiu závitu, odchýlke rozmerov a nedostatočnej mechanickej pevnosti pri obrábaní.

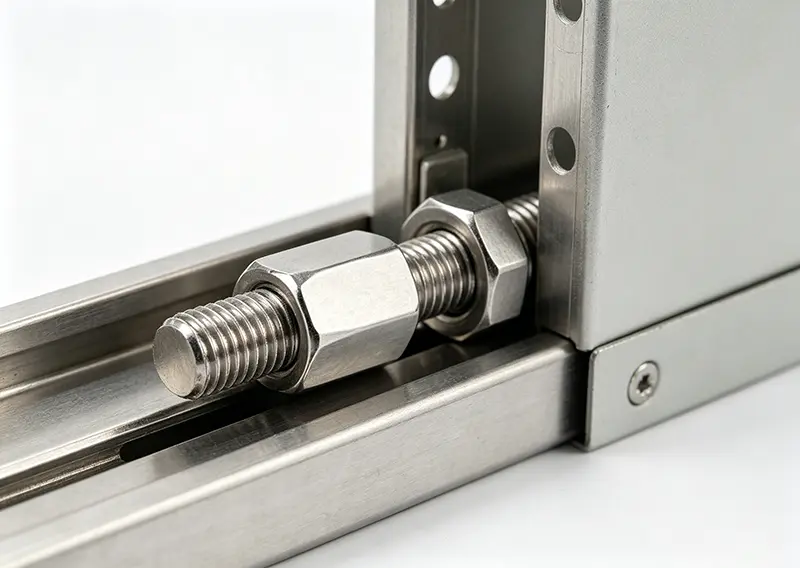

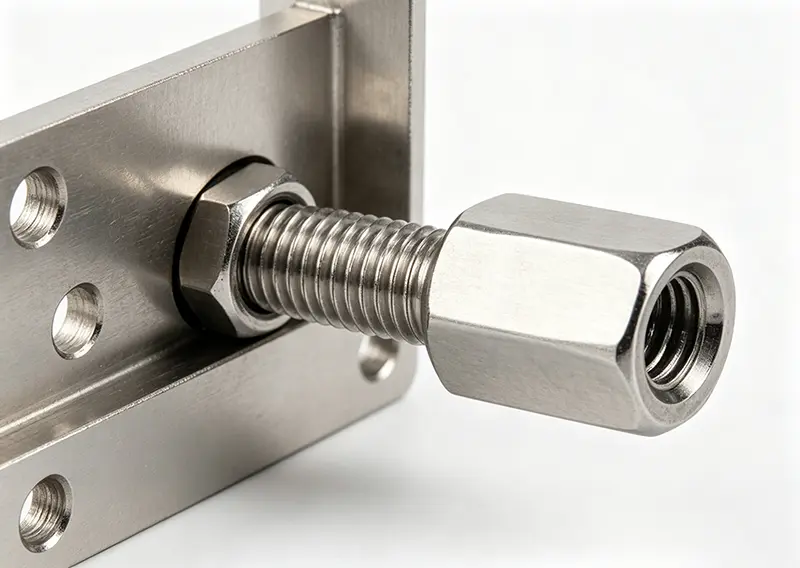

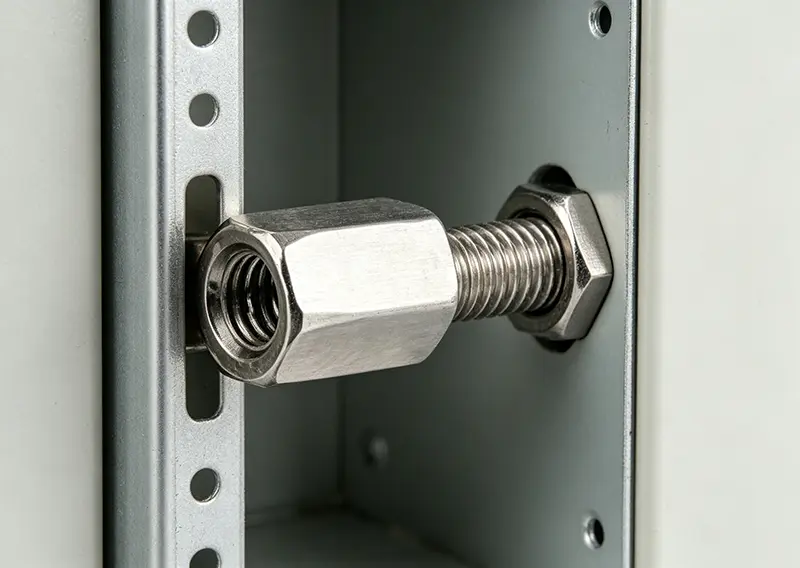

Single End Hex Standoff

Kontrola kvality a tok výroby

Výrobný postup: Rezanie masívnej tyče → tvarovanie šesťhranov → valcovanie vonkajšieho závitu → rezanie vnútorných otvorov → odhrotovanie → povrchová úprava → kontrola mierky závitu → meranie rozmerov → vizuálna kontrola vzhľadu → balenie.

Go-no-go závitové kalibre kontrolujú vonkajšie aj vnútorné závity na 100 percent vzorke. Verzie z pokovovanej uhlíkovej ocele sa podrobujú periodickému testu odberu vzoriek soľným postrekom. Diely s otrepami, neúplnými závitmi alebo rozmermi mimo tolerancie budú pred dodaním odstránené.

Predchádzanie zlyhaniam a analýza bežného nesprávneho použitia

Počas inštalácie nepoužívajte nadmerný krútiaci moment, inak môže dôjsť k odizolovaniu závitu alebo deformácii šesťhranného tela. Spojte sa so zodpovedajúcimi spojovacími skrutkami metrických rozmerov; miešanie príslušenstva s hrubou a jemnou niťou spôsobí zlyhanie montáže. Pre pobrežné prostredia s vysokým obsahom soli si namiesto variantov s uhlíkovou oceľou vyberte triedu nehrdzavejúcej ocele 316. Vyhnite sa použitiu pre scenáre nosných konštrukcií s veľkým zaťažením; tento produkt je určený skôr na dištančnú montáž elektronických zariadení ako na vysoko zaťažiteľné nosné spojenie.

Popis objednávky a prispôsobenia

Štandardné veľkosti sú skladom pre rýchle dodanie. Neštandardná dĺžka, špeciálna hĺbka závitu a špeciálne prispôsobenie šesťhranného rozmeru OEM sú podporované. Správy o materiálových skúškach a správy o antikoróznych skúškach je možné dodať na požiadanie. Možnosti balenia zahŕňajú vnútorné plastové vrecká, exportné kartóny a paletové balenie pre hromadné objednávky. Vzorová dodávka je k dispozícii na overenie zákazníka pred projektom.
