Plochá podložka z nehrdzavejúcej ocele DIN 125

Plochá podložka z nehrdzavejúcej ocele DIN 125 dodávaná spoločnosťou Wanluo Factory je štandardné univerzálne ploché tesnenie vyrobené v Nemecku. Je tiež najrozšírenejším základným príslušenstvom v systéme priemyselnej montáže. Na rozdiel od funkčného dizajnu podložiek proti uvoľneniu a špeciálne tvarovaných tesniacich tesnení sa tento produkt vyznačuje čistou plochou jednovrstvovou pravidelnou štruktúrou. Jeho hlavnými charakteristikami sú veľmi presné tolerancie vnútorného a vonkajšieho priemeru a hladký a rovný povrch. Venuje sa riešeniu základných montážnych problémov, ako je rozloženie tlaku, ochrana obrobku a jemné nastavenie medzier pri montáži skrutiek.

Odoslať dopyt

Product Description

Ploché podložky z nehrdzavejúcej ocele DIN 125 vyrábané dodávateľmi Wanluo môžu účinne zabrániť bežným montážnym chybám, ako je vrúbkovanie povrchu dosky, koncentrácia napätia, opotrebovanie trením kovu a uvoľnené upevnenie spôsobené priamym stlačením skrutiek. Výrobok sa vyrába v úplnom súlade s nemeckými priemyselnými normami, pričom sa na tvarovanie používa presné razenie a orezávanie zaoblených hrán. Povrch dosky je bez otrepov a hrúbka je rovnomerná a plochá. Spolu s vysokokvalitnými substrátmi z nehrdzavejúcej ocele a uhlíkovej ocele vykazuje vynikajúcu odolnosť proti tlaku, korózii a húževnatosti a možno ho použiť na väčšinu bežných upevňovacích scenárov v mechanických zariadeniach, elektronických zariadeniach, stavebnom inžinierstve a každodenných priemyselných oblastiach.

Výhody produktu

1. Jednotná ochrana rozloženia tlaku, ktorá zabraňuje poškodeniu obrobku kompresiou

Plochá a integrovaná rovinná štruktúra môže výrazne rozptýliť lokálny tlak blokovania skrutiek, čím sa zabráni jednobodovej koncentrácii napätia. Dokáže účinne chrániť tenké platne, plasty, presné lakované povrchy a krehké substráty pred zrútením, pretlačením alebo deformáciou. Je obzvlášť vhodný pre montážne operácie tenkých dielov a komponentov presného vzhľadu.

2. Vysoká presnosť tolerancie veľkosti, s extrémne silnou prispôsobivosťou

Vnútorný otvor je presne vyrazený a rozmery vnútorného a vonkajšieho priemeru sú štandardné. Dá sa dokonale zladiť s rôznymi nemeckými normami, skrutkami, skrutkami a maticami podľa čínskych noriem. Sústrednosť zostavy je vysoká a nevyskytnú sa žiadne problémy s excentricitou, zaseknutím alebo nadmernou vôľou. Je vhodný pre väčšinu univerzálnych spojovacích systémov na celom svete.

3. Zrkadlový povrch hladký bez otrepov, bez poškodenia precíznej kontaktnej plochy

Po jemnom leštení a úprave otupením zaoblených hrán sú horné a spodné plochy dosky hladké a čisté, bez ostrých hrán, otrepov alebo zoxidovaných čiernych škvŕn. Počas montáže nepoškriabe povrch obrobku, povlak a povrch presného lepenia, čím spĺňa požiadavky na bezprašnú a bezproblémovú montáž špičkových zariadení a presných nástrojov.

4. Stabilná štruktúra a odolnosť voči tlaku, bez deformácie pri dlhodobom namáhaní

Je tvorený jednodielnym lisovaním z vysoko čistej ocele, s rovnomernou hrúbkou a hustým materiálom. Tlaková únosnosť je stabilná. Pri dlhodobom statickom uzamykaní a miernom dynamickom zaťažení nie je náchylný na zbortenie, skrútenie alebo plastickú deformáciu a vždy si zachováva plochý a lícujúci stav, čím je zaistená stabilita upevnenia.

Parameter produktu

Položka parametra	Podrobná špecifikácia
Názov produktu	Plochá podložka DIN 125, ploché ploché tesnenie z nehrdzavejúcej ocele
Executive Standard	DIN 125, norma ISO, norma GB, vlastné neštandardné rozmery
Dostupný materiál	304, 316L nehrdzavejúca oceľ, uhlíková oceľ pozinkovaná, mosadz
Rozsah veľkostí	M1.6-M24 plne štandardné zodpovedajúce veľkosti, vlastná hrúbka a vonkajší priemer
Typ štruktúry	Ultra plochá jednovrstvová štruktúra, okrúhly plochý tvar, hladké obojstranné strany
Technológia spracovania	Presné razenie, odhrotovanie hrán, ploché vyrovnávanie, leštenie povrchu
Zodpovedajúci upevňovací prvok	Univerzálne vhodné pre štandardné metrické skrutky, strojové skrutky a matice
Povrchová úprava	Morenie a pasivácia / Pozinkované / Leštené, proti hrdzi a proti korózii
Mechanické vlastnosti	Rovnomerná hrúbka, vysoká rovinnosť, silná odolnosť proti stlačeniu, žiadna deformácia
Spôsob balenia	Vnútorná taška odolná voči vlhkosti + exportný kartón, paletové balenie pre hromadné objednávky
Zásobovacia služba	Spotová hromadná dodávka, neštandardné prispôsobenie, jednorazové obstarávanie zmiešaných spojovacích materiálov

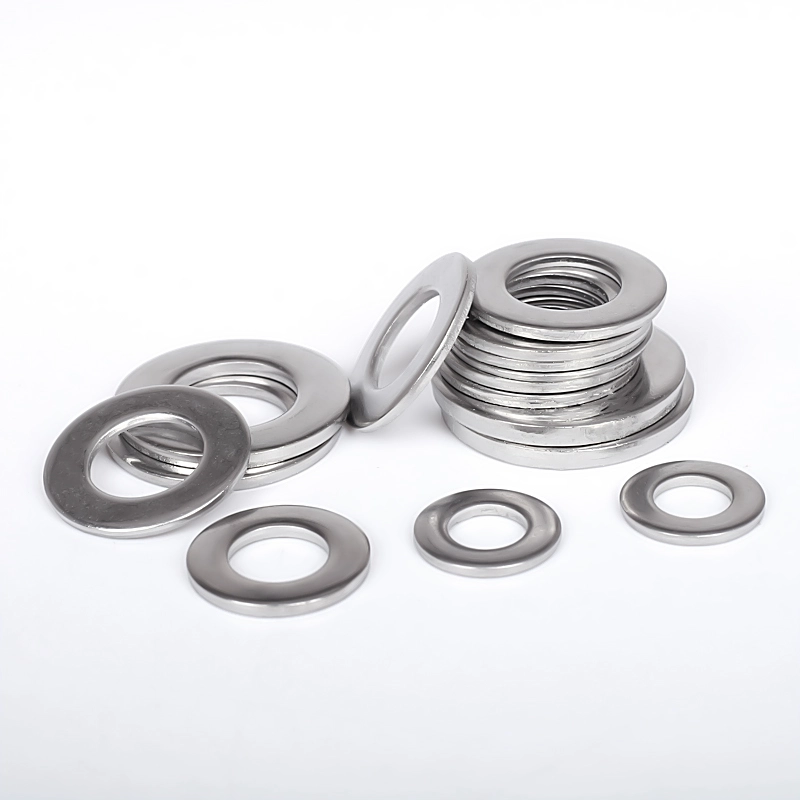

Stainless Steel Din 125 Flat Washer

Veľkosť		Φ1,7	Φ1,8	Φ2.2	Φ2,5	Φ2.7	Φ2.8	Φ3.2	Φ3.7	Φ4.3	Φ5.3	Φ6.4	Φ7.4	Φ8.4	Φ10,5	Φ13	Φ15
M	Pre veľkosť závitu	M1.6	M1.7	M2	M2.3	M2.5	M2.6	M3	M3.5	M4	M5	M6	M7	M8	M10	M12	M14
d	min = nominálna veľkosť	1.7	1.8	2.2	2.5	2.7	2.8	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15
d	max	1.84	1.94	2.34	2.64	2.84	2.94	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27
d_c	max = nominálna veľkosť	4	4.5	5	6	6	7	7	8	9	10	12	14	16	20	24	28
d_c	min	3.70	4.20	4.70	5.70	5.70	6.64	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48
h	Nominálna veľkosť	0.3	0.3	0.3	0.5	0.5	0.5	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5
	max	0.35	0.35	0.35	0.55	0.55	0.55	0.55	0.55	0.9	1.1	1.8	1.8	1.8	2.2	2.7	2.7
	min	0.25	0.25	0.25	0.45	0.45	0.45	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3
na 1000 jednotiek ≈ kg		0.024	0.031	0.037	0.092	0.088	0.127	0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62

Veľkosť		Φ17	Φ19	Φ21	Φ23	Φ25	Φ27	Φ28	Φ29	Φ31	Φ33	Φ34	Φ36	Φ37	Φ39	Φ40	Φ41
M	Pre veľkosť závitu	M16	M18	M20	M22	M24	M26	M27	M28	M30	M32	M33	M35	M36	M38	M39	M40
d	min = nominálna veľkosť	17	19	21	23	25	27	28	29	31	33	34	36	37	39	40	41
d	max	17.27	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62	37.62	39.62	40.62	41.62
d_c	max = nominálna veľkosť	30	34	37	39	44	50	50	50	56	60	60	66	66	72	72	72
d_c	min	29.48	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.80	58.80	64.80	64.80	70.80	70.80	70.80
h	Nominálna veľkosť	3	3	3	3	4	4	4	4	4	5	5	5	5	6	6	6
	max	3.3	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6	5.6	6.6	6.6	6.6
	min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4	4.4	5.4	5.4	5.4
na 1000 jednotiek ≈ kg		11.3	14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3	92.1	136	133	130

Veľkosť		Φ43	Φ46	Φ50	Φ52	Φ54	Φ57	Φ58	Φ60	Φ62	Φ66	Φ70	Φ74	Φ78	Φ82	Φ87	Φ93
M	Pre veľkosť závitu	M42	M45	M48	M50	M52	M55	M56	M58	M60	M64	M68	M72	M76	M80	M85	M90
d	min = nominálna veľkosť	43	46	50	52	54	57	58	60	62	66	70	74	78	82	87	93
d	max	43.62	46.62	50.62	52.74	54.74	57.74	58.74	60.74	62.74	66.74	70.74	74.74	78.74	82.87	87.87	93.87
d_c	max = nominálna veľkosť	78	85	92	92	98	105	105	110	110	115	120	125	135	140	145	160
d_c	min	76.80	83.60	90.60	90.60	96.60	103.60	103.60	108.60	108.60	113.60	118.60	123.40	133.40	138.40	143.40	158.40
h	Nominálna veľkosť	7	7	8	8	8	9	9	9	9	9	10	10	10	12	12	12
	max	8	8	9	9	9	10	10	10	10	10	11	11	11	13.2	13.2	13.2
	min	6	6	7	7	7	8	8	8	8	8	9	9	9	10.8	10.8	10.8
na 1000 jednotiek ≈ kg		183	220	294	284	330	431	425	472	458	492	586	626	749	953	996	1250

Veľkosť		Φ98	Φ104	Φ109	Φ114	Φ119	Φ124	Φ129	Φ134	Φ139	Φ144	Φ149	Φ155	Φ165
M	Pre veľkosť závitu	M95	M100	M105	M110	M115	M120	M125	M130	M135	M140	M145	M150	M160
d	min = nominálna veľkosť	98	104	109	114	119	124	129	134	139	144	149	155	165
d	max	98.87	104.87	109.87	114.87	119.87	125	130	135	140	145	150	156	166
d_c	max = nominálna veľkosť	165	175	180	185	200	210	220	220	230	240	250	250	250
d_c	min	163.40	173.40	178.40	183.15	198,15*	208.15	218.15	218.15	228.15	238.15	248.15	248.15	248.15
h	Nominálna veľkosť	12	14	14	14	14	16	16	16	16	18	18	18	18
	max	13.2	15.2	15.2	15.2	15.2	17.2	17.2	17.2	17.2	19.2	19.2	19.2	19.2
	min	10.8	12.8	12.8	12.8	12.8	14.8	14.8	14.8	14.8	16.8	16.8	16.8	16.8
na 1000 jednotiek ≈ kg		1300	1710	1770	1830	2230	2830	3130	3000	3310	4090	4470	4270	3910

Funkčné prednosti a viacúčelové priemyselné využitie

1. Integrálna plochá konštrukcia s vysokou rovinnosťou rovnomerne rozptyľuje miestny upevňovací tlak, čím účinne zabraňuje tenkým kovovým platniam, plastovým častiam a dreveným obrobkom pretlačeniu, praskaniu a deformácii počas zaisťovania skrutiek.

2. Obojstranný proces leštenia bez otrepov chráni presné povrchy obrobku pred poškriabaním a oderom a rieši problém poškodenia trením kovu spôsobeného priamym kontaktom medzi hlavou skrutky a obrobkom.

3. Prísna štandardná tolerancia vnútorného a vonkajšieho priemeru zaisťuje presné zladenie so všetkými metrickými štandardnými spojovacími prvkami, čím sa predchádza excentrickej montáži a voľnému nasadeniu, čo výrazne zlepšuje stabilitu montáže a jednotnosť upevnenia.

4. Vynikajúca húževnatosť materiálu a odolnosť proti stlačeniu, žiadne ohýbanie alebo trvalá deformácia pri štandardnom uzamykacom momente, udržiavanie dlhodobého stabilného pomocného upevňovacieho účinku a zlepšenie trvanlivosti zostavy.

5. Viaceré možnosti materiálovej a povrchovej úpravy sa prispôsobujú vnútornej montáži, vonkajšiemu vlhkému prostrediu a ľahko korozívnym pracovným podmienkam, široko používané v strojárstve, elektronike, nábytku, elektrických spotrebičoch a stavebných inžinierskych odboroch.

Stainless Steel Din 125 Flat Washer

Poznámky do pozornosti

1. Diferencujte umiestnenie funkcie produktu: DIN 125 je čisto ploché tlakové tesnenie bez elastickej štruktúry proti uvoľneniu. Nemožno ho použiť ako náhradu za pružinové podložky alebo podložky proti uvoľneniu DIN 25201. Vo vysokofrekvenčných vibráciách a podmienkach nárazu s veľkým zaťažením je potrebné ho použiť v kombinácii so špeciálnym príslušenstvom proti uvoľneniu.

2. Presne sa zhodujú s rozmermi špecifikácie: Zodpovedajúca plochá podložka vonkajšieho priemeru skrutky by mala byť zvolená tak, aby bola zaistená kompatibilita. Ak je vnútorný otvor príliš veľký, spôsobí to excentrickú silu a nestabilnú priľnavosť. Ak je vnútorný otvor príliš malý, bude to mať za následok zaseknutie zostavy a nemožnosť tesného stlačenia, čo ovplyvní celkovú presnosť zostavy.

3. Zakážte použitie násilného pretlaku: Aj keď je výkon znášania tlaku vynikajúci, je potrebné vyhnúť sa okamžitému nadmernému násilnému uzamknutiu, aby sa zabránilo lokálnemu preťaženiu tesnenia napätím v podmienkach tenkých dosiek, ktoré by spôsobilo deformáciu a deformáciu a ovplyvnilo efekt plochej priľnavosti.

4. Udržujte povrch montáže v čistote: Pred inštaláciou je potrebné vyčistiť prach, železné piliny a nečistoty na tesnení a povrchu obrobku, aby sa predišlo vtlačeniu cudzích predmetov, čo by spôsobilo naklonenie povrchu dosky a nerovnomerné rozloženie sily a aby sa zabránilo skrytému uvoľneniu pri neskorších vibráciách zariadenia.

5. Vyberte materiály podľa požiadaviek: Pre bežné upevnenie v interiéri je možné zvoliť modely z uhlíkovej ocele, aby ste mali pod kontrolou náklady; v prípade vonkajších, vlhkých, kyslých, alkalických a vysoko presných zariadení sa odporúča použiť modely z nehrdzavejúcej ocele na zvýšenie výkonu a životnosti proti korózii a odolnosti voči poveternostným vplyvom.

6. Neklaďte na seba príliš veľa tesnení na vyrovnanie: Neodporúča sa spoliehať sa na viacero vrstiev tesnení na kompenzáciu chyby polohy otvoru alebo odchýlky medzery. Nadmerné stohovanie zníži štrukturálnu stabilitu a ľahko spôsobí uvoľnenie polohy a odchýlky sily, čo ovplyvní presnosť zostavy zariadenia.
