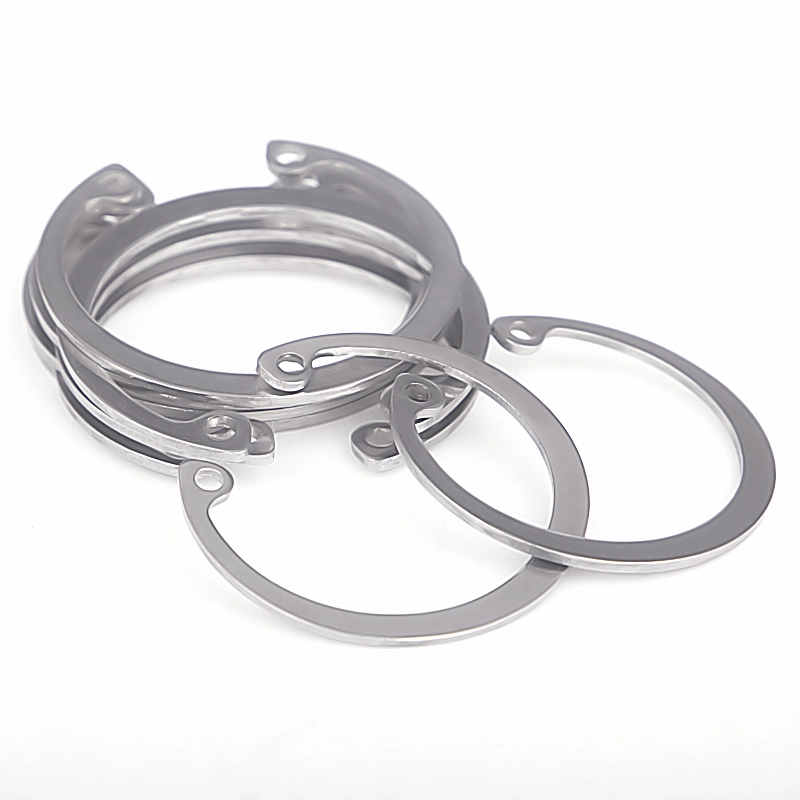

Vnútorný poistný krúžok / poistný krúžok z nehrdzavejúcej ocele DIN 472

Vysokokvalitný vnútorný poistný krúžok/prídržný krúžok z nehrdzavejúcej ocele DIN 472 v Číne od spoločnosti Wanluo sa striktne vyrába podľa nemeckých priemyselných noriem DIN a slúži ako profesionálne elastické upevňovacie prvky na umiestnenie otvorov.

Odoslať dopyt

Product Description

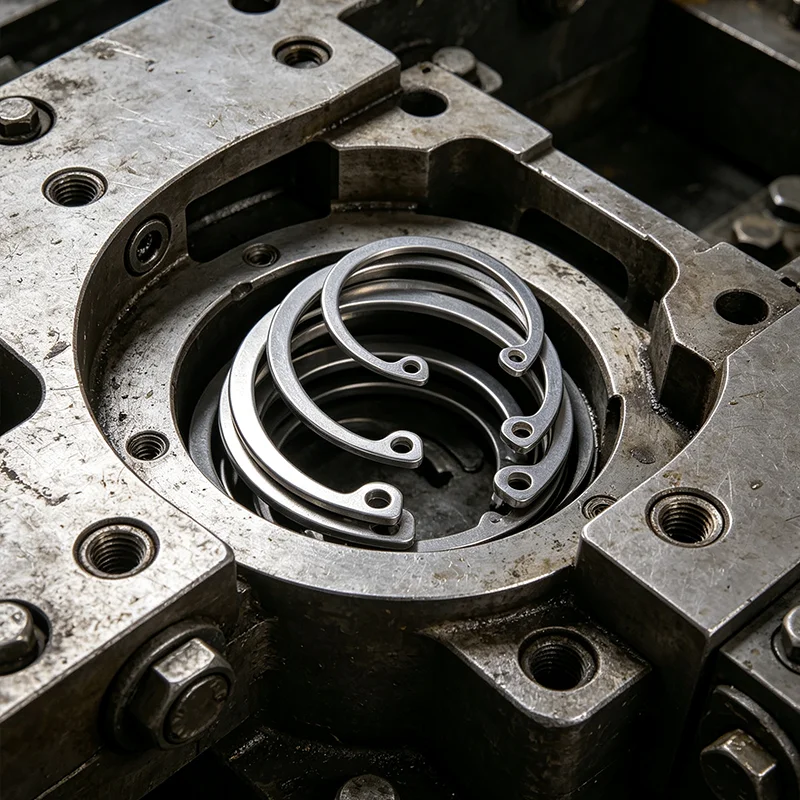

Na rozdiel od vonkajších poistných krúžkov hriadeľa DIN 471 na upínanie vonkajšieho hriadeľa sa vnútorný poistný krúžok / poistný krúžok otvoru z nehrdzavejúcej ocele od výrobcu Wanluo vyznačuje dovnútra otvárajúcou sa elastickou štruktúrou, špeciálne navrhnutou na upnutie a obmedzenie drážok vnútorných otvorov. Vďaka spoľahlivému elastickému rozťahovaciemu a upínaciemu výkonu je zapustený do presných drážok otvorov na upevnenie kolíkov, ložísk, vnútorných hriadeľov a vstavaných komponentov, čím účinne zabraňuje vypadnutiu vnútorných častí a axiálnemu posunu pri prevádzkových vibráciách a nárazoch zaťaženia. Vďaka kompaktnej konštrukcii, vysokej presnosti upnutia a ľahkej montáži je to hlavný štandardný upevňovací prvok pre vstavanú mechanickú montáž a presné obmedzenie polohy otvoru.

Dizajn produktu a proces priemyselnej výroby

Poistné krúžky s vnútornými otvormi DIN 472 využívajú vysoko čistú pružinovú oceľ a prvotriedne materiály z nehrdzavejúcej ocele, spracované integrovaným presným razením, celkovým tepelným spracovaním kalením a temperovaním a jemným orezávaním hrán. Jedinečná dovnútra otvárajúca sa štruktúra a symetrické montážne otvory sa dokonale hodia k profesionálnym kliešťom na poistné krúžky pre rýchlu inštaláciu a demontáž. Radián vonkajšieho kruhu a priemer upínania sú presne kalibrované, aby sa dosiahol úplný kontakt a pevné uchytenie so štandardnými drážkami vnútorného otvoru, čím sa zabráni voľnému upnutiu, odsadeniu alebo vypadnutiu. Celková hrúbka telesa krúžku je rovnomerná s vynikajúcou elastickou húževnatosťou a odolnosťou proti únave, zachováva stabilný upínací výkon po opakovanom rozťahovaní a dlhodobej cyklickej prevádzke bez trvalej deformácie alebo elastickej poruchy. Hladký povrch bez otrepov účinne chráni vnútorný priemer steny otvoru a presne namontované diely pred poškriabaním a oderom, čím spĺňa štandardy vysokej presnosti mechanickej montáže.

Parameter produktu

Položka parametra	Podrobná špecifikácia
Názov produktu	DIN 472 vnútorný poistný krúžok, poistný krúžok otvoru, vnútorný poistný krúžok
Executive Standard	DIN 472, ISO štandard, GB štandard, vlastné neštandardné veľkosti
Dostupný materiál	304, 316L nehrdzavejúca oceľ, vysokokvalitná pružinová oceľ, pozinkovaná uhlíková oceľ
Rozsah veľkostí	Priemer otvoru φ8mm-φ100mm plné štandardné veľkosti, vlastný špeciálny otvor a hrúbka
Typ štruktúry	Vnútorný elastický krúžok otvárajúci sa dovnútra, dvojité montážne otvory, typ upínania do drážky vnútorného otvoru
Technológia spracovania	Presné razenie, kalenie tepelným spracovaním, odhrotovanie hrán, elastická kalibrácia
Použiteľný objekt	Mechanické vnútorné otvory, ložiskové otvory, valcové otvory a presné zabudované polohy drážok
Povrchová úprava	Morenie a pasivácia / Pozinkované / Čierny, antikorózny a antikorózny
Mechanické vlastnosti	Stabilná elastická upínacia sila, proti únave, proti uvoľneniu, odolný limitný výkon
Spôsob balenia	Vnútorná taška odolná voči vlhkosti + exportný kartón, paletové balenie pre hromadné objednávky
Zásobovacia služba	Spotová hromadná dodávka, neštandardné prispôsobenie, jednorazové obstarávanie zmiešaných spojovacích materiálov

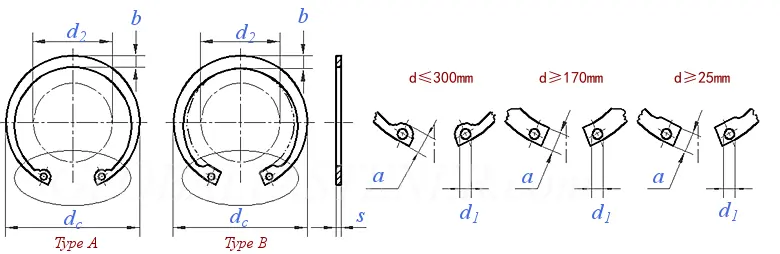

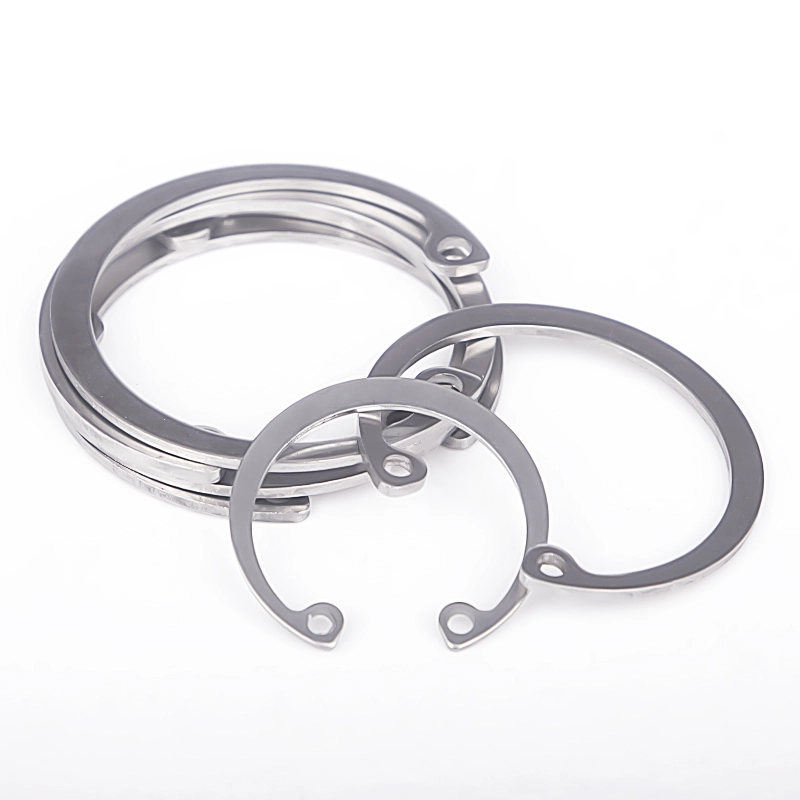

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Nominálny priemer d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	max	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	min	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	Nominálna veľkosť	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	max	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	min	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	max	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	min	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
na 1000 jednotiek ≈ kg		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

Nominálny priemer d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	Nominálna veľkosť	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	max	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	min	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	max	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	min	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
na 1000 jednotiek ≈ kg		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

Nominálny priemer d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	max	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	min	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	Nominálna veľkosť	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	max	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	min	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	max	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
na 1000 jednotiek ≈ kg		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

Nominálny priemer d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	max	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	min	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	Nominálna veľkosť	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	max	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	min	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	max	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	min	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
na 1000 jednotiek ≈ kg		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

Najdôležitejšie vlastnosti produktu a medziodvetvové aplikačné scenáre

1. Profesionálna upínacia štruktúra vnútorného otvoru dokonale zodpovedá štandardným veľkostiam drážok otvorov, poskytuje rovnomernú obvodovú elastickú upínaciu silu, účinne obmedzuje axiálny pohyb vstavaných ložísk, hriadeľov a čapových častí, aby sa zabránilo oddeleniu vnútorných komponentov.

2. Prísny integrálny proces tepelného spracovania zvyšuje elastickú stabilitu a mechanickú húževnatosť, čím nezabezpečuje žiadnu elastickú únavu, relaxáciu alebo zlomeninu po dlhodobých vibráciách a opakovanej montáži, pričom zachováva dlhodobú presnú presnosť limitov.

3. Symetrický dizajn s dvojitým otvorom podporuje rýchlu inštaláciu a demontáž pomocou špeciálnych klieští na poistné krúžky, čím sa výrazne zlepšuje efektívnosť montáže výroby a neskoršie pohodlie pri údržbe zariadenia, vhodné pre veľkosériovú priemyselnú sériovú výrobu.

4. Mimoriadne hladká povrchová úprava bez otrepov chráni vnútornú stenu otvoru a presne prispôsobené diely pred oderom a poškriabaním, zabraňuje poškodeniu zostavy a chveniu zariadenia a zabezpečuje stabilnú prevádzku presných mechanických konštrukcií.

5. Diverzifikované riešenia na úpravu materiálov a povrchov sa prispôsobujú viacerým pracovným scenárom, ktoré sa široko používajú v hydraulických pneumatických komponentoch, presných súčiastkach pre automobily, domácich spotrebičoch, automatizačných zariadeniach a konštrukciách limitov polohy otvorov v strojárstve.

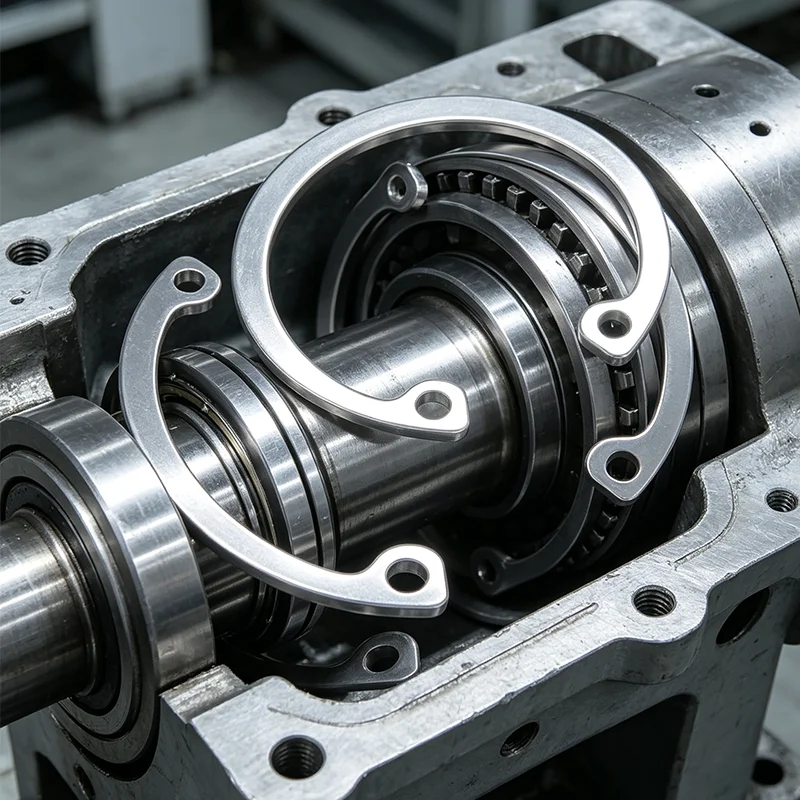

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

FAQ

Q1: Aký je hlavný účel poistného krúžku DIN 472?

A1: DIN 472 je vnútorný poistný krúžok otvorov, inštalovaný vo vopred otvorených otvoroch a zapustený do drážok otvorov. Používa sa na upevnenie a obmedzenie vstavaných ložísk, hriadeľov a valcových častí, aby sa zabránilo axiálnemu vypadnutiu a posunutiu vnútorných komponentov.

Q2: Hlavné rozdiely medzi DIN 472 a DIN 471?

A2: DIN 471 je vonkajší poistný krúžok na vonkajšie upnutie hriadeľa s otváraním smerom von; DIN 472 je vnútorný poistný krúžok na vnútorné upínanie otvoru s otváraním dovnútra. Tieto dva majú opačný smer štrukturálneho napätia a sú úplne nezameniteľné, tvoria kompletnú sadu spojovacích prvkov hriadeľa a otvoru.

Q3: Dá sa poistný krúžok DIN 472 ľahko deformovať počas inštalácie?

A3: Nie. Naše výrobky využívajú profesionálne tvrdenie z pružinovej ocele so silnou húževnatosťou a tuhosťou. Štandardná inštalácia rozšírenia nástroja nespôsobí trvalú deformáciu a poistný krúžok sa môže rýchlo vrátiť na štandardnú veľkosť pre pevné upnutie.

Q4: Aké scenáre sú vhodné pre DIN 472?

A4: Je široko použiteľný pre všetky scenáre limitov vstavaných otvorov, ako sú otvory pre hydraulické ventily, otvory pre ložiská motora, otvory pre montáž zariadenia, časti valcov, otvory pre presné prístroje a automatizované mechanické upevňovacie štruktúry vnútornej dutiny.

Q5: Môžu byť poskytnuté prispôsobené neštandardné poistné krúžky otvorov?

A5: Áno. Podporujeme prispôsobenie špeciálneho vnútorného a vonkajšieho priemeru, hrúbky, zodpovedajúcej veľkosti drážok a vysokej antikoróznej povrchovej úpravy, aby sme splnili personalizované limitné požiadavky na špeciálne polohy mechanických otvorov.
