Kužeľová pružinová podložka z nehrdzavejúcej ocele DIN 6798A

Ak hľadáte spoľahlivých výrobcov a dodávateľov kužeľovej pružinovej podložky z nehrdzavejúcej ocele DIN 6798A, produkty Wanluo sa vyrábajú striktne v súlade s nemeckými priemyselnými normami DIN, ktoré patria k vysokovýkonným elastickým uzamykacím podložkám s jedným kužeľom. Na rozdiel od plochých podložiek, bežných delených pružných podložiek a poistných krúžkov typu E pre jednoduché obmedzenie, DIN 6798A sa vyznačuje jedinečnou jednostrannou kónickou zakrivenou štruktúrou s vlastným elastickým ťahom a samonivelačnou funkciou.

Odoslať dopyt

Product Description

Po priskrutkovaní sa kužeľová pružinová podložka China Stainless Steel DIN 6798A od Wanluo mierne splošťuje, aby vytvorila nepretržitú a stabilnú vratnú elastickú silu, čím účinne kompenzuje vôľu závitu, tepelné rozťažné medzery a uvoľnenie napätia. Rieši bežné chyby upevnenia, ako je uvoľnenie skrutiek, zlé uchytenie a nerovnomerné stlačenie spôsobené vibráciami zariadenia a striedavým zaťažením, ideálne pre presné vyrovnávanie a scenáre s vysokou spoľahlivosťou proti uvoľneniu.

Rozmerové stavebné nehnuteľnosti a tepelné kovanie

Kužeľové podložky DIN 6798A využívajú pružinovú oceľ vysokej čistoty a prvotriedne materiály z nehrdzavejúcej ocele, spracované integrálnym presným razením, tvarovaním zakriveného povrchu z jedného kusu a prísnym tvrdením tepelným spracovaním. Štandardný jednoduchý kužeľovitý skosený povrch sa vyznačuje rovnomerným radiánom a konzistentným koeficientom pružnosti, ktorý zaisťuje rovnomerné rozloženie napätia po stlačení a stabilné elastické zotavenie bez odchýlky. Hladký horný a spodný povrch bez otrepov dokonale pasuje k hlavám skrutiek a rovinám obrobku, čím sa dosahuje automatické mikrovyrovnávanie počas uzamykania, aby sa vyrovnali menšie naklonenie zostavy a nerovnomerné kontaktné medzery. Celková štruktúra sa môže pochváliť vysokou tvrdosťou a silnou odolnosťou proti únave, ktorá odoláva trvalej deformácii a elastickému zlyhaniu po tisícoch cyklov kompresie a vibrácií. Prísna kontrola rozmerovej tolerancie zaručuje dokonalé prispôsobenie sa štandardným metrickým skrutkám, čo umožňuje štandardizovanú a efektívnu montáž pre priemyselnú výrobu.

Parameter produktu

Položka parametra	Podrobná špecifikácia
Názov produktu	DIN 6798A kužeľová pružinová podložka, jednoduchá kužeľová podložka Belleville, elastická poistná podložka
Executive Standard	DIN 6798A, ISO štandard, GB štandard, vlastné neštandardné veľkosti
Dostupný materiál	304, 316L nehrdzavejúca oceľ, vysokopevná pružinová oceľ, pozinkovaná uhlíková oceľ
Rozsah veľkostí	Úplné štandardné zodpovedajúce veľkosti M3-M24, vlastná hrúbka a výška kužeľa
Typ štruktúry	Jednostranná kónická zúžená štruktúra, integrálne elastické tvarovanie, samonivelačná kompresia
Technológia spracovania	Presné zakrivené razenie, integrované kalenie a temperovanie, odhrotovanie hrán, elastická kalibrácia
Zodpovedajúci upevňovací prvok	Kompatibilné so všetkými štandardnými metrickými skrutkami, skrutkami a maticami
Povrchová úprava	Morenie a pasivácia / Pozinkované / Čierny, antikorózny a antikorózny
Mechanické vlastnosti	Rovnomerné elastické napätie, samonivelačná schopnosť, antivibračné, proti únave, bez trvalej deformácie
Spôsob balenia	Vnútorná taška odolná voči vlhkosti + exportný kartón, paletové balenie pre hromadné objednávky
Zásobovacia služba	Spotová hromadná dodávka, neštandardné prispôsobenie, jednorazové obstarávanie zmiešaných spojovacích materiálov

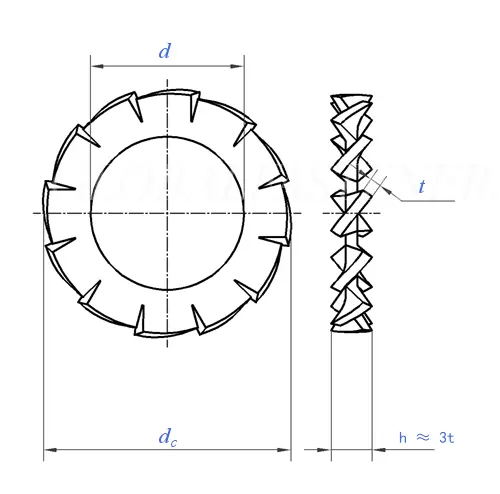

Stainless Steel Din 6798a Conical Spring Washer

Veľkosť		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nominálna veľkosť	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
d_c	max = nominálna veľkosť	3.6	4.5	5.5	6	7	8	10	11	12.5	15
d_c	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
t		0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Počet zubov	min	9	9	9	9	10	11	11	12	14	14
na 1000 jednotiek≈kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pre nominálny priemer závitu		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Veľkosť		10.5	13	15	17	19	21	23	25	28	31
d	min = nominálna veľkosť	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
d_c	max = nominálna veľkosť	18	20.5	24	26	30	33	36	38	44	48
d_c	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
t		0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Počet zubov	min	16	16	18	18	18	20	20	20	22	22
na 1000 jednotiek≈kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pre nominálny priemer závitu		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Sprievodca priraďovaním jedinečných vlastností produktu a technických scenárov

1. Jedinečný jednoduchý kužeľový samonivelačný dizajn automaticky kompenzuje nerovnomerné montážne medzery a menšie naklonenie obrobku, čím zaisťuje úplné a rovnomerné uloženie medzi skrutkou a obrobkom, zabraňuje lokálnej koncentrácii napätia a zlepšuje celkovú rovinnosť zostavy.

2. Nepretržitý výstup elastického napätia účinne odoláva vibráciám a nárazom striedavého zaťaženia, automaticky kompenzuje expanziu závitovej medzery spôsobenú zmenou teploty a mechanickou prevádzkou, zabraňuje uvoľneniu skrutky a zlepšuje stabilitu spojenia.

3. Vynikajúca odolnosť proti únave v porovnaní s bežnými pružinovými podložkami DIN 127, so stabilným elastickým výkonom po dlhodobom opakovanom stlačení, bez elastického zlyhania alebo relaxácie, vhodné pre zariadenia s nepretržitou prevádzkou s dlhým cyklom.

4. Hladká integrovaná tvarovacia štruktúra nepoškriabe ani nezreže presné povrchy obrobku, kombinuje ochranu povrchu, korekciu vyrovnávania a zamykanie proti uvoľneniu do jedného, čo zjednodušuje kombináciu montáže a zlepšuje efektivitu inštalácie.

5. Viaceré možnosti úpravy materiálov a povrchov sa prispôsobujú rôznym pracovným prostrediam, široko používané v presných prístrojoch, automatizačných zariadeniach, automobilových súčiastkach, elektrických zariadeniach a všeobecných scenároch mechanických montáží proti uvoľneniu.

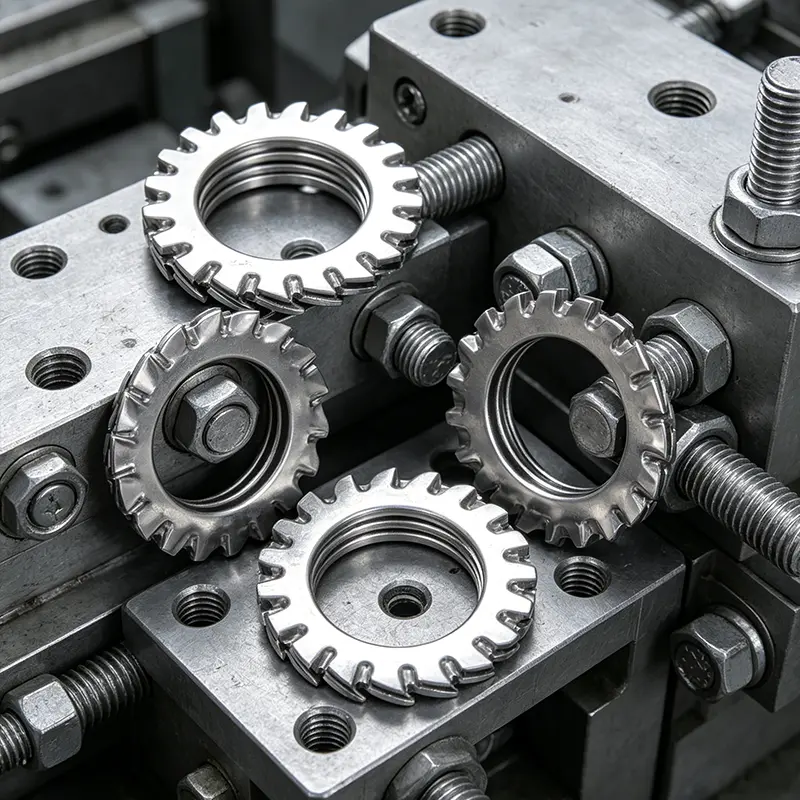

Stainless Steel Din 6798a Conical Spring Washer

FAQ

Q1: Aký je rozdiel medzi kužeľovými pružinovými podložkami z nehrdzavejúcej ocele DIN 6798A a obyčajnými pružinovými podložkami?

A1: Delené pružinové podložky DIN 127 sa spoliehajú na delené zahryznutie, aby sa zabránilo uvoľneniu a ľahkej únave pri dlhých vibráciách; DIN 6798A využíva integrálnu kónickú elastickú štruktúru so samonivelačnou funkciou, ktorá poskytuje stabilnejšiu elastickú silu predbežného utiahnutia, žiadne poškodenie obrobku, lepšiu odolnosť voči vibráciám a dlhšiu životnosť.

Q2: Aká je hlavná funkcia kužeľových podložiek DIN 6798A?

A2: Zameriava sa na presné vyrovnanie a elastické proti uvoľneniu. Kompenzuje chyby pri montáži a medzery v závitoch, udržuje konzistentnú silu predbežného utiahnutia skrutiek a zabraňuje uvoľneniu spôsobenému vibráciami, zmenami teploty a uvoľnením napätia.

Q3: Môže sa DIN 6798A použiť s plochými podložkami?

A3: Áno. Môže byť použitý samostatne pre ľahkú montáž proti uvoľneniu alebo spojený s plochými podložkami DIN 125 pre dvojitú ochranu, vhodný pre požiadavky na strednú záťaž a vysokú rovinnosť montáže.

Q4: Deformuje sa kužeľová štruktúra po dlhodobej kompresii?

A4: Naše výrobky prechádzajú profesionálnou integrálnou tepelnou úpravou a elastickou kalibráciou, s vysokou štrukturálnou húževnatosťou a odolnosťou proti stlačeniu. Pri štandardnom pracovnom zaťažení nedochádza k trvalej deformácii alebo elastickej únave, čo zaručuje dlhodobý stabilný uzamykací efekt.

Q5: Sú k dispozícii prispôsobené neštandardné špecifikácie?

A5: Áno. Podporujeme prispôsobenie špeciálnej výšky kužeľa, zosilnenej výstuže, neštandardného vonkajšieho priemeru a vysokej antikoróznej povrchovej úpravy, aby sme splnili požiadavky na presnú montáž.
