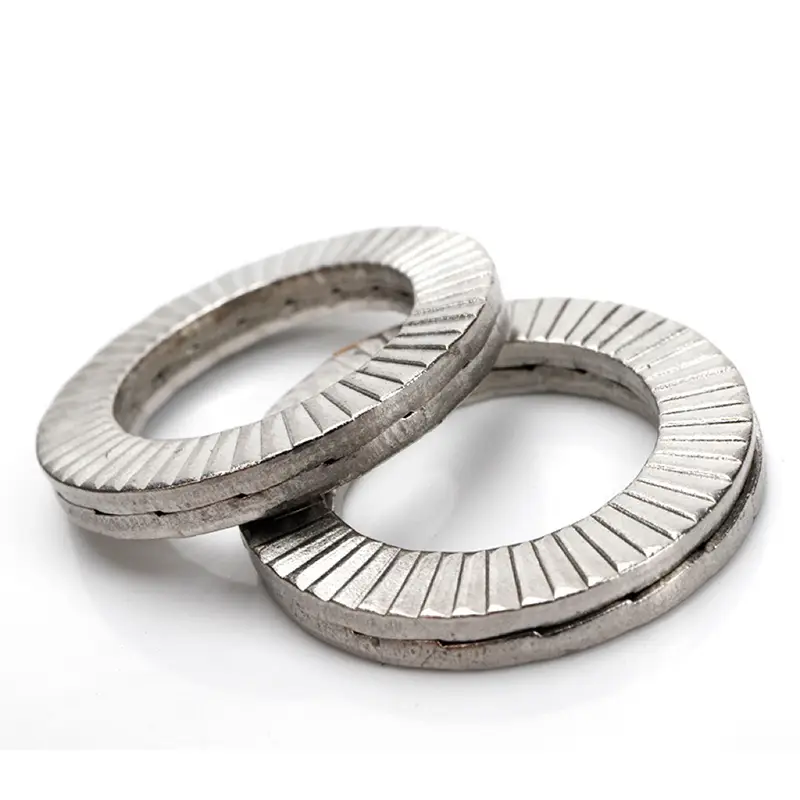

Dvojvrstvová poistná podložka z nehrdzavejúcej ocele DIN 25201

Poistná podložka z nehrdzavejúcej ocele DIN 25201 vyrobená spoločnosťou Wanluo Factory je odolným upevňovacím komponentom proti uvoľneniu v nemeckom štandarde. Je špeciálne navrhnutý pre vysoko spoľahlivé priemyselné scenáre s vysokými vibráciami, striedavým zaťažením a dlhodobou prevádzkou. Úplne prevracia tradičný princíp obyčajných plochých podložiek a pružných podložiek, ktoré sa spoliehajú na jediné elastické napätie proti uvoľneniu. Tento produkt využíva jedinečnú dvojvrstvovú vnorenú zámkovú štruktúru, ktorá sa spolieha na vzájomné spojenie šikmých zubov na hornej a dolnej podložke, čím sa vytvorí mechanický samosvorný mechanizmus. Keď sa zariadenie stretne s vibráciami, nárazovým krútiacim momentom a vratnými vonkajšími silami, konštrukcia automaticky vytvorí odpor proti spätnému treniu, čím pôsobí proti tendencii skrutky otáčať sa a uvoľňovať a zásadne eliminuje problém uvoľňovania a zlyhania závitu.

Odoslať dopyt

Product Description

Výrobca Wanluo vám dodáva poistnú podložku z nehrdzavejúcej ocele DIN 25201. Tento produkt sa vyrába presným razením, jemným brúsením povrchu zuba a sekundárnym tepelným spracovaním, výsledkom čoho je vysoká celková húževnatosť, vynikajúca odolnosť proti opotrebovaniu a únave a nedochádza k trvalej deformácii. Vyriešil priemyselný problém, že konvenčné tesnenia sú náchylné na zlyhanie pri vysokom zaťažení a vysokofrekvenčných pracovných podmienkach. Ide o dlhodobé a bezpečné uzamykacie riešenie pre špičkové priemyselné zariadenia, ťažké stroje a inžinierske stavby.

Kľúčové predajné body:

1. Mechanické zuby so samosvornou funkciou, s vyššou úrovňou proti uvoľneniu ako bežné podložky.

2. Odoláva vysokofrekvenčným vibráciám a striedavým nárazovým zaťaženiam.

3. Integrovaná presná štruktúra s vyššou montážou.

4. Vysoká pevnosť materiálu, menej náchylné na opotrebovanie a deformáciu.

5. Obojstranné a opakovane použiteľné, so silnou kompatibilitou zostavy.

Scenár aplikácie

Koľajový tranzit a konštrukcia podvozku vozidla

Naša nerezová oceľová podložka DIN 25201 s dvojitým zásobníkom je vhodná pre podvozok vozidla, podporné vybavenie koľají a scenáre uťahovania dopravných zariadení. Dokáže odolať jazdným vibráciám, trvalým nárazom a dynamickému zaťaženiu, čím sa eliminuje uvoľňovanie skrutiek spôsobené meniacimi sa stavmi vozovky a vonkajšími silami a zvyšuje sa koeficient bezpečnosti dopravných zariadení.

Veterná energia, hydraulické a energetické zariadenia

Vhodné pre zariadenia na veternú energiu, hydraulické jednotky a zariadenia na prenos energie s dlhodobou nepretržitou prevádzkou. Pre nepretržité vibrácie, striedavý krútiaci moment a prevádzkové prostredia za každého počasia poskytuje dlhodobú stabilnú ochranu proti uvoľneniu, čím znižuje frekvenciu vypínania a údržby zariadenia.

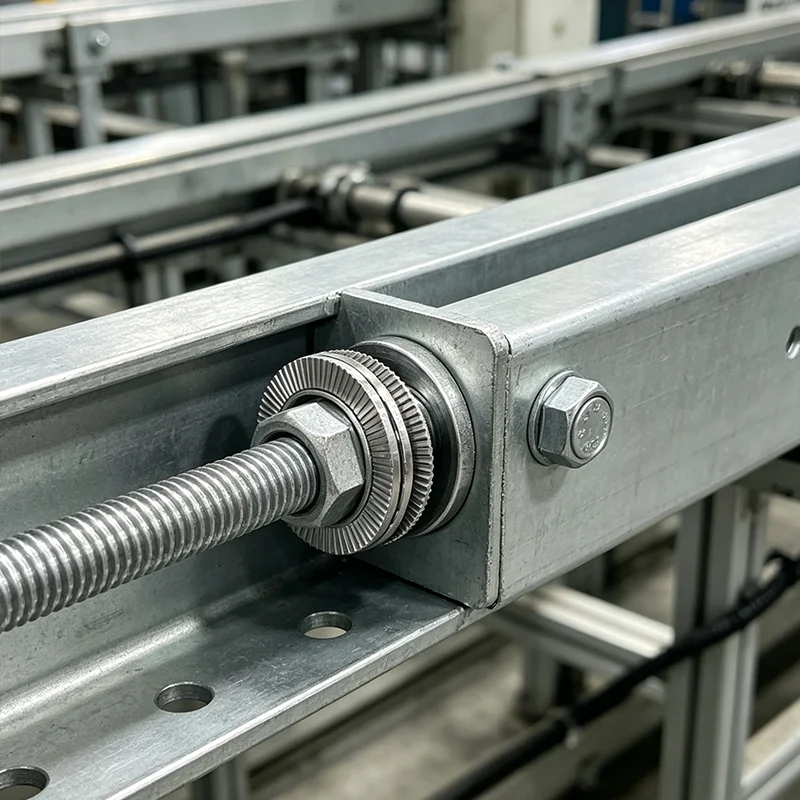

Inžinierske oceľové konštrukcie a rozsiahla infraštruktúra

Používa sa na skrutkové uzamykanie rámov oceľových konštrukcií, inžinierskych podpier a vonkajších veľkých pevných konštrukcií, je kompatibilný s podmienkami infraštruktúry pod holým nebom, s vysokým zaťažením a dlhodobými službami. Má vynikajúce vlastnosti proti starnutiu a únave, čím zabezpečuje dlhodobú stabilitu inžinierskych konštrukcií.

5 Zariadenie na presnú automatizáciu

Vhodné pre vysoko presnú montáž automatizovaných výrobných liniek, presných prípravkov a inteligentných zariadení. Spoliehaním sa na výhody rovnomerného pôsobenia sily a blokovania s nulovým posunom sa vyhýba odchýlke presnosti zariadenia spôsobenej miernym uvoľnením, čím sa zaisťuje štandardná montáž a presnosť prevádzky presného zariadenia.

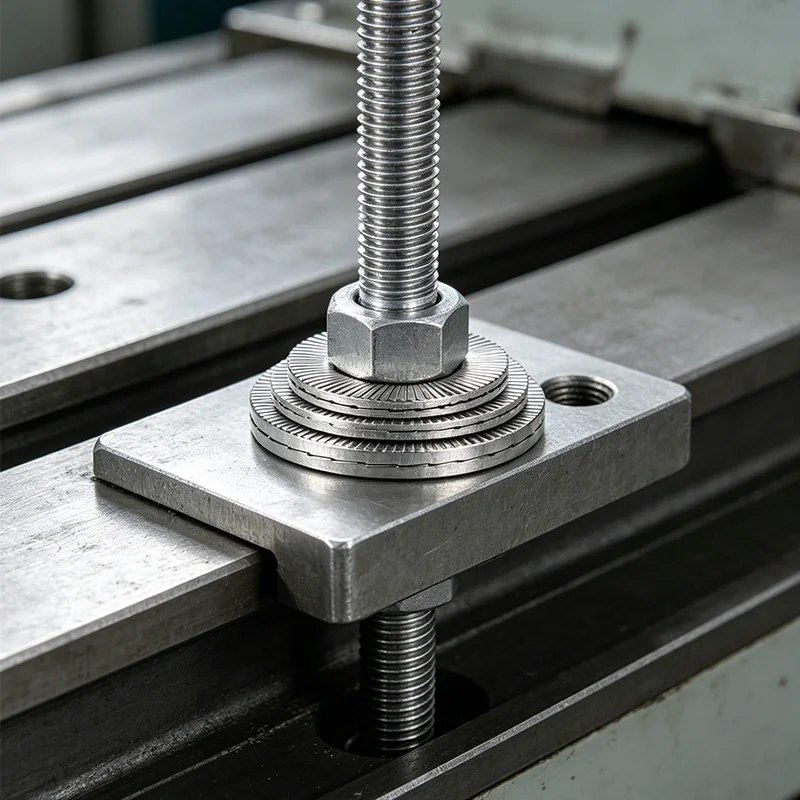

Stainless Steel Din 25201 Double Stack Lock Washer

Parameter produktu

Položka parametra	Podrobná špecifikácia
Názov produktu	DIN 25201 Dvojdielna poistná podložka, dvojdielna do seba zapadajúca podložka proti uvoľneniu
Executive Standard	DIN 25201, priemyselný štandard GB, vlastné neštandardné veľkosti
Dostupný materiál	304, 316L nehrdzavejúca oceľ, vysokopevná pružinová oceľ, pozinkovaná legovaná oceľ
Rozsah veľkostí	Úplné štandardné podporné veľkosti M3-M24, vlastné špecifikácie hrúbky a výšky zubov
Typ štruktúry	Dvojdielna vnorená konštrukcia, šikmé ozubenie, samosvorné trenie
Technológia spracovania	Presné razenie, povrchová úprava zubov, integrálne tepelné spracovanie, tvrdenie proti opotrebeniu
Zodpovedajúci upevňovací prvok	Kompatibilné so všetkými štandardnými metrickými skrutkami, čapmi a vysokopevnostnými skrutkami
Povrchová úprava	Morenie a pasivácia / Galvanizované / Čierna oxidácia, odolná proti opotrebovaniu a antikorózna
Mechanické vlastnosti	Super antivibrácia, odolnosť voči veľkému zaťaženiu, odolnosť proti opotrebovaniu, žiadne uvoľnenie, stabilita počas dlhého cyklu
Spôsob balenia	Vnútorná taška odolná voči vlhkosti + exportný kartón, paletové balenie pre hromadnú prepravu
Zásobovacia služba	Spotová hromadná dodávka, neštandardné prispôsobenie, jednorazové obstarávanie zmiešaných spojovacích materiálov

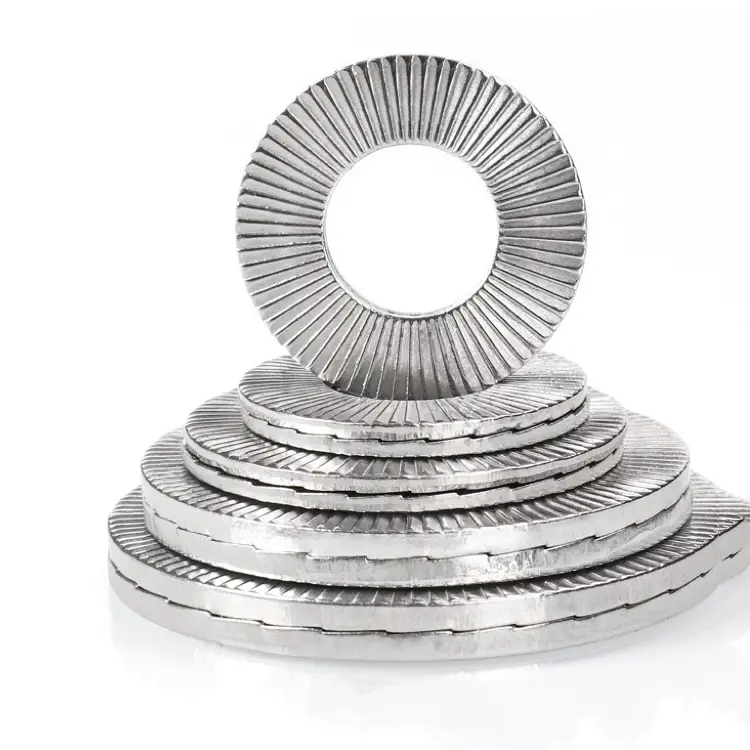

Stainless Steel Din 25201 Double Stack Lock Washer

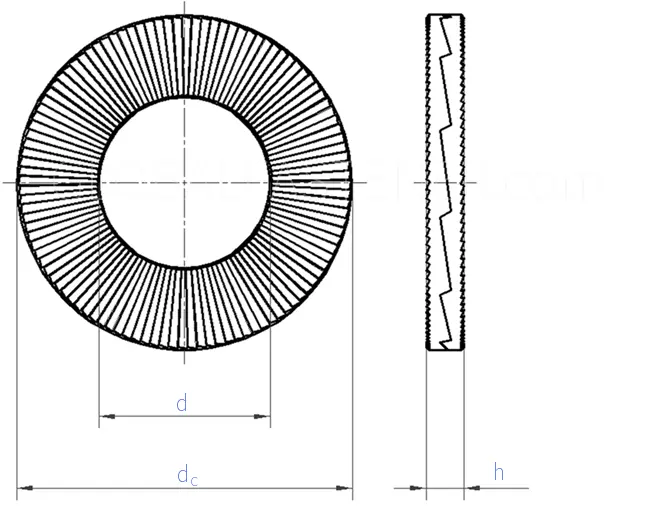

Veľkosť			3	3.5	3.5 Veľký^②	4	4 Veľký^②	5	5 Veľký^②	6	6 Veľký^②	1/4^①	1/4 veľké^①②	8	8 Veľký^②	3/8^①
Veľkosť skrutky	Metrické		M3	M3.5	M3.5	M4	M4	M5	M5	M6	M6	-	-	M8	M8	-
Veľkosť skrutky	Inch		#5	#6	#6	#8	#8	#10	#10	-	-	1/4"	1/4"	5/16"	5/16"	3/8"
d	max		3.50	4.00	4.00	4.50	4.50	5.50	5.50	6.60	6.60	7.30	7.30	8.80	8.80	10.50
d	min		3.30	3.80	3.80	4.30	4.30	5.30	5.30	6.40	6.40	7.10	7.10	8.60	8.60	10.10
d_c	Nominálna veľkosť		7.0	7.6	9.0	7.6	9.0	9.0	10.8	10.8	13.5	11.5	13.5	13.5	16.6	16.6
	max		7.20	7.80	9.20	7.80	9.20	9.20	11.00	11.00	13.70	11.70	13.70	13.70	16.80	16.80
	min		6.80	7.40	8.80	7.40	8.80	8.80	10.60	10.60	13.30	11.30	13.30	13.30	16.40	16.40
h (oceľ)	Nominálna veľkosť		1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.5	2.5	2.5	2.5	2.5	2.5
	max		2.05	2.05	2.05	2.05	2.05	2.05	2.05	2.05	2.75	2.75	2.75	2.75	2.75	2.75
	min		1.55	1.55	1.55	1.55	1.55	1.55	1.55	1.55	2.25	2.25	2.25	2.25	2.25	2.25
na 1000 jednotiek≈kg^③	Oceľ (7,85)	≈	0.41	0.46	0.72	0.42	0.67	0.56	0.96	0.81	2.14	1.22	1.99	1.62	3.05	2.55
h (nehrdzavejúca oceľ)	Nominálna veľkosť		2.20	2.20	2.20	2.20	2.20	2.20	2.20	2.20	2.00	2.20	2.20	2.00	2.00	2.00
	max		2.45	2.45	2.45	2.45	2.45	2.45	2.45	2.45	2.25	2.45	2.45	2.25	2.25	2.25
	min		1.95	1.95	1.95	1.95	1.95	1.95	1.95	1.95	1.75	1.95	1.95	1.75	1.75	1.75
na 1000 jednotiek≈kg^③	Nehrdzavejúca oceľ (7,93)	≈	0.50	0.57	0.89	0.51	0.83	0.70	1.18	1.00	1.73	1.08	1.77	1.31	2.47	2.06

Veľkosť			3/8 veľké^①②	10	10 Veľký^②	11	12	12 Veľký^②	1/2^①	1/2 veľké^①②	14	14 Veľký^②	16	16 Veľký^②	18	18 Veľký^②
Veľkosť skrutky	Metrické		-	M10	M10	M11	M12	M12	-	-	M14	M14	M16	M16	M18	M18
Veľkosť skrutky	Inch		3/8"	-	-	7/16"	-	-	1/2"	1/2"	9/16"	9/16"	5/8"	5/8"	-	-
d	max		10.50	10.90	10.90	11.60	13.20	13.20	13.70	13.70	15.40	15.40	17.20	17.20	19.70	19.70
d	min		10.10	10.50	10.50	11.20	12.80	12.80	13.30	13.30	15.00	15.00	16.80	16.80	19.30	19.30
d_c	Nominálna veľkosť		21.0	16.6	21.0	18.5	19.5	25.4	19.5	25.4	23.0	30.7	25.4	30.7	29.0	34.5
	max		21.20	16.80	21.20	18.70	19.70	25.60	19.70	25.60	23.20	30.90	25.60	30.90	29.20	34.70
	min		20.80	16.40	20.80	18.30	19.30	25.20	19.30	25.20	22.80	30.50	25.20	30.50	28.80	34.30
h (oceľ)	Nominálna veľkosť		2.5	2.5	2.5	2.5	2.5	3.4	2.5	3.4	3.4	3.4	3.4	3.4	3.4	3.4
	max		2.75	2.75	2.75	2.75	2.75	3.65	2.75	3.65	3.65	3.65	3.65	3.65	3.65	3.65
	min		2.25	2.25	2.25	2.25	2.25	3.15	2.25	3.15	3.15	3.15	3.15	3.15	3.15	3.15
na 1000 jednotiek≈kg^③	Oceľ (7,85)	≈	5.10	2.42	4.97	3.20	3.18	9.87	2.97	9.59	6.12	14.79	7.32	13.56	9.49	16.82
h (nehrdzavejúca oceľ)	Nominálna veľkosť		2.00	2.00	2.00	2.20	2.00	3.00	2.00	3.20	3.00	3.20	3.00	3.20	3.20	3.20
	max		2.25	2.25	2.25	2.45	2.25	3.25	2.25	3.45	3.25	3.45	3.25	3.45	3.45	3.45
	min		1.75	1.75	1.75	1.95	1.75	2.75	1.75	2.95	2.75	2.95	2.75	2.95	2.95	2.95
na 1000 jednotiek≈kg^③	Nehrdzavejúca oceľ (7,93)	≈	4.12	1.95	4.01	2.85	2.57	8.80	2.40	9.12	5.45	14.06	6.53	12.89	9.03	15.99

Veľkosť			3/4^①	3/4 veľké^①②	20	20 Veľký^②	22	22 Veľký^②	24	24 Veľký^②	1^①	1 Veľký^①②	27	27 Veľký^②	30	30 Veľký^②
Veľkosť skrutky	Metrické		-	-	M20	M20	M22	M22	M24	M24	-	-	M27	M27	M30	M30
Veľkosť skrutky	Inch		3/4"	3/4"	-	-	7/8"	7/8"	-	-	1"	1"	-	-	1 1/8"	1 1/8"
d	max		20.20	20.20	21.60	21.60	23.60	23.60	25.50	25.50	28.10	28.10	28.60	28.60	31.60	31.60
d	min		19.80	19.80	21.20	21.20	23.20	23.20	25.10	25.10	27.70	27.70	28.20	28.20	31.20	31.20
d_c	Nominálna veľkosť		30.7	39.0	30.7	39.0	34.5	42.0	39.0	48.5	39.0	48.5	42.0	48.5	47.0	58.5
	max		30.90	39.20	30.90	39.20	34.70	42.20	39.20	48.70	39.30	48.80	42.30	48.80	47.30	58.80
	min		30.50	38.80	30.50	38.80	34.30	41.80	38.80	48.30	38.70	48.20	41.70	48.20	46.70	58.20
h (oceľ)	Nominálna veľkosť		3.4	3.4	3.4	3.4	3.4	4.6	3.4	4.6	3.4	4.6	5.8	5.8	5.8	6.6
	max		3.65	3.65	3.65	3.65	3.65	4.85	3.65	4.85	3.65	4.85	6.05	6.05	6.05	6.60
	min		3.15	3.15	3.15	3.15	3.15	4.35	3.15	4.35	3.15	4.35	5.55	5.55	5.55	6.10
na 1000 jednotiek≈kg^③	Oceľ (7,85)	≈	11.20	23.33	9.98	22.10	13.28	34.23	18.25	48.27	15.33	44.32	33.83	54.86	43.28	98.62
h (nehrdzavejúca oceľ)	Nominálna veľkosť		3.20	3.20	3.00	3.20	3.20	3.20	3.20	3.20	3.20	3.20	6.80	6.80	6.80	6.80
	max		3.45	3.45	3.25	3.45	3.45	3.45	3.45	3.45	3.20	3.20	6.80	6.80	6.80	6.80
	min		2.95	2.95	2.75	2.95	2.95	2.95	2.95	2.95	2.70	2.70	6.30	6.30	6.30	6.30
na 1000 jednotiek≈kg^③	Nehrdzavejúca oceľ (7,93)	≈	10.65	22.18	8.89	21.02	12.62	24.06	17.35	33.92	14.58	31.14	40.07	64.98	51.26	102.65

Kľúčové prednosti výkonu a praktické nasadenie

1. Inovatívny dvojvrstvový samosvorný princíp vzájomného zaistenia zubov úplne opúšťa obmedzenia tradičného elastického proti uvoľneniu. Používa štrukturálne trenie, aby odolalo vibráciám a nárazom, čím sa dosahuje nulové uvoľnenie v podmienkach vysokofrekvenčných vibrácií, kde bežné pružinové podložky zlyhávajú.

2. Obojsmerný symetrický dizajn povrchu zubov poskytuje ultra vysokú uzamykaciu silu, ktorá dokáže vydržať silné striedavé zaťaženie a mechanické nárazy, efektívne rieši uvoľnenie závitu a zlyhanie spojenia kľúčových častí zariadenia počas dlhodobej prevádzky.

3. Povrch zubov s vysokou tvrdosťou a integrálna vytvrdzovacia úprava zaisťujú silnú odolnosť proti opotrebovaniu a únave. Po miliónoch vibračných cyklov nedochádza k žiadnemu opotrebovaniu povrchu zubov ani štrukturálnym poruchám, čím sa zachováva trvalá stabilita uzamknutia.

4. Jednoduchá montáž a silná kompatibilita, nie sú potrebné ďalšie ploché podložky alebo lepidlo proti uvoľneniu. Integruje tlakové ložisko, ochranu povrchu a vysokopevnostné funkcie proti uvoľneniu, čím šetrí montážne postupy a zlepšuje efektivitu inštalácie.

5. Diverzifikované druhy materiálov sa prispôsobujú náročným náročným prostrediam, ktoré sa široko používajú v železničnej doprave, automobilovom strojárstve, zariadeniach na výrobu veternej energie, mechanickom ťažkom priemysle, pomocných zariadeniach v leteckom priemysle a iných oblastiach vyžadujúcich vysokú spoľahlivosť.

FAQ

Q1: Aký je rozdiel medzi poistnou podložkou z nehrdzavejúcej ocele DIN 25201 a obyčajnými pružinovými podložkami DIN 127?

A1: DIN 127 sa spolieha na elastické napätie na ochranu proti uvoľneniu, ľahko sa unaví a zlyhá pri silných vibráciách; DIN 25201 používa samosvornú treciu štruktúru s dvojitým ozubením, s princípom mechanického uzamykania, bez elastickej únavy, oveľa silnejším antivibračným výkonom, vhodný pre ťažké a vysoko stabilné kľúčové spojenia.

Q2: Musím použiť ploché podložky s dvojitými poistnými podložkami DIN 25201?

A2: Nevyžaduje sa. Plochý vonkajší povrch DIN25201 môže dobre chrániť obrobok a vnútorná zubová štruktúra nezávisle dokončuje vysoko pevné uzamknutie. Integruje ochranné funkcie a funkcie proti uvoľneniu, čo zjednodušuje kombináciu montáže.

Q3: Môže DIN 25201 odolávať dlhodobým silným vibráciám?

A3: Áno. Prijíma skôr fyzické štrukturálne uzamknutie ako elastické uzamknutie. Nespôsobí únavové zlyhanie pri nepretržitých vibráciách a nárazoch a je uznávané ako jedno z najspoľahlivejších pasívnych riešení proti uvoľneniu podložiek v priemysle.

Otázka 4: Pre aké základné scenáre je vhodná norma DIN 25201?

A4: Používa sa špeciálne pre kľúčové upevňovacie diely, ktoré sú náchylné na silné vibrácie a vyžadujú nulové uvoľnenie, ako sú zariadenia na železničnú dopravu, nové energetické štruktúry veternej energie, automobilové podvozky, ťažké stroje, strojárske zariadenia a presné vibračné stroje.

Q5: Sú podporované prispôsobené špeciálne špecifikácie?

A5: Áno. Podporujeme prispôsobenie špeciálneho vonkajšieho priemeru, hrúbky, tvrdosti povrchu zubov a super antikorózneho povlaku, aby sme splnili požiadavky špeciálneho priemyselného vybavenia proti uvoľneniu a upevneniu.
