Pružinová podložka z nehrdzavejúcej ocele DIN 127

Vysokokvalitné pružinové podložky z nehrdzavejúcej ocele DIN 127 od Wanluo sa vyrábajú striktne v súlade s nemeckými priemyselnými normami DIN a slúžia ako profesionálne elastické pomocné spojovacie prvky proti uvoľneniu. Na rozdiel od plochých podložiek DIN 125, ktoré poskytujú iba rozptýlenie tlaku a ochranu povrchu, DIN 127 sa vyznačuje jedinečnou delenou elastickou štruktúrou s otvorenou slučkou so zabudovaným mechanickým napätím.

Odoslať dopyt

Product Description

Pružinová podložka z nehrdzavejúcej ocele DIN 127 vyrábaná továrňou Wanluo nepretržite poskytuje elastickú predbežnú uťahovaciu silu medzi skrutkou a obrobkom, čím účinne rieši bežné problémy s uvoľňovaním závitu, vytváraním medzier a zlyhaním upevnenia spôsobeným vibráciami zariadenia, striedavým zaťažením a zmenami teploty. Vďaka vynikajúcemu elastickému zotaveniu a protišmykovému efektu je dokonale zladený so štandardnými skrutkami a plochými podložkami, ktoré sa široko používajú v mechanických prevodovkách, automobilových zariadeniach, oceľových konštrukciách a scenároch priemyselnej montáže náchylnej na vibrácie.

Celkové rámcové charakteristiky a výrobné štandardy

Pružinové podložky DIN 127 využívajú vysokokvalitné integrálne razenie z pružinovej ocele a presný proces tepelného spracovania s prísnou rozmerovou toleranciou a kontrolou koeficientu elasticity. Štandardná otvorená delená štruktúra vytvára po stlačení nepretržité elastické napätie, ktoré môže automaticky kompenzovať medzeru závitu a relaxáciu napätia. Dva konce podložky sú jemne lemované ostrými hrotmi, ktoré sa môžu tesne prilepiť k povrchu skrutky a obrobku, čím vytvárajú protišmykovú oklúziu, aby sa zabránilo spätnému otáčaniu skrutky. Celková hrúbka je rovnomerná so stabilnou elasticitou, zaisťuje, že po dlhodobom opakovanom stláčaní a vibráciách nedochádza k únavovému poškodeniu alebo trvalej deformácii. Vyrobené z vysokopevnostnej pružinovej ocele a materiálov z nehrdzavejúcej ocele, podložky sa vyznačujú vynikajúcou odolnosťou proti únave, mechanickou stabilitou a odolnosťou proti korózii, pričom si zachovávajú trvalý výkon proti uvoľneniu pri vysokofrekvenčných vibráciách a drsnom pracovnom prostredí.

Parameter produktu

Položka parametra	Podrobná špecifikácia
Názov produktu	DIN 127 pružinová poistná podložka, nerezová delená elastická podložka
Executive Standard	DIN 127, ISO štandard, GB štandard, vlastné neštandardné veľkosti
Dostupný materiál	304, 316L nehrdzavejúca oceľ, pružinová oceľ s vysokým obsahom uhlíka, pozinkovaná uhlíková oceľ
Rozsah veľkostí	Úplné štandardné zodpovedajúce veľkosti M1.6-M24, vlastná elastická hrúbka a vonkajší priemer
Typ štruktúry	Štruktúra otvorenej rozdelenej slučky, dizajn elastického napätia, obojsmerná ochrana proti uvoľneniu
Technológia spracovania	Presné razenie, integrálne kalenie, pružná kalibrácia, opracovanie hrán
Zodpovedajúci upevňovací prvok	Kompatibilné so všetkými metrickými štandardnými skrutkami, strojnými skrutkami a plochými podložkami
Povrchová úprava	Morenie a pasivácia / Pozinkované / Čierny, antikorózny a antikorózny
Mechanické vlastnosti	Silné elastické zotavenie, antivibračné, proti únave, bez trvalej deformácie
Spôsob balenia	Vnútorná taška odolná voči vlhkosti + exportný kartón, paletové balenie pre hromadné objednávky
Zásobovacia služba	Spotová hromadná dodávka, neštandardné prispôsobenie, jednorazové obstarávanie zmiešaných spojovacích materiálov

Stainless Steel Din 127 Spring Lock Washer

Nominálny priemer		Φ2	Φ2.2	Φ2,5	Φ3	Φ3,5	Φ4	Φ5	Φ6	Φ7	Φ8	Φ10	Φ12
d	min	2.1	2.3	2.6	3.1	3.6	4.1	5.1	6.1	7.1	8.1	10.2	12.2
d	max	2.4	2.6	2.9	3.4	3.9	4.4	5.4	6.5	7.5	8.5	10.7	12.7
n	Nominálna veľkosť	0.9	1	1	1.3	1.3	1.5	1.8	2.5	2.5	3	3.5	4
	max	1	1.1	1.1	1.4	1.4	1.6	1.9	2.65	2.65	3.15	3.7	4.2
	min	0.8	0.9	0.9	1.2	1.2	1.4	1.7	2.35	2.35	2.85	3.3	3.8
h	Nominálna veľkosť	0.5	0.6	0.6	0.8	0.8	0.9	1.2	1.6	1.6	2	2.2	2.5
	max	0.6	0.7	0.7	0.9	0.9	1	1.3	1.7	1.7	2.1	2.35	2.65
	min	0.4	0.5	0.5	0.7	0.7	0.8	1.1	1.5	1.5	1.9	2.05	2.35
H	min	1	1.2	1.2	1.6	1.6	1.8	2.4	3.2	3.2	4	4.4	5
H	max	1.2	1.4	1.4	1.9	1.9	2.1	2.8	3.8	3.8	4.7	5.2	5.9
na 1000 jednotiek ≈ kg		0.033	0.050	0.053	0.11	0.12	0.18	0.36	0.83	0.93	1.6	2.53	3.82

Nominálny priemer		Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ36	Φ39	Φ42	Φ45
d	min	14.2	16.2	18.2	20.2	22.5	24.5	27.5	30.5	36.5	39.5	42.5	45.5
d	max	14.7	17	19	21.2	23.5	25.5	28.5	31.7	37.7	40.7	43.7	46.7
n	Nominálna veľkosť	4.5	5	5	6	6	7	7	8	10	10	12	12
	max	4.7	5.2	5.2	6.2	6.2	7.25	7.25	8.25	10.25	10.25	12.25	12.25
	min	4.3	4.8	4.8	5.8	5.8	6.75	6.75	7.75	9.75	9.75	11.75	11.75
h	Nominálna veľkosť	3	3.5	3.5	4	4	5	5	6	6	6	6	7
	max	3.15	3.7	3.7	4.2	4.2	5.2	5.2	6.2	6.2	6.2	6.2	7.25
	min	2.85	3.3	3.3	3.8	3.8	4.8	4.8	5.8	5.8	5.8	5.8	6.75
H	min	6	7	7	8	8	10	10	12	12	12	12	14
H	max	7.1	8.3	8.3	9.4	9.4	11.8	11.8	14.2	14.2	14.2	16.5	16.5
na 1000 jednotiek ≈ kg		6.01	8.91	9.73	15.2	16.5	26.2	28.7	44.3	67.3	71.7	111	117

Core Performance Edge & Rozsah aplikácie komerčného projektu

1. Unikátna elastická napínacia štruktúra poskytuje nepretržitú silu predbežného utiahnutia, automaticky kompenzuje expanziu závitovej medzery spôsobenú vibráciami a tepelnou expanziou, čím účinne zabraňuje uvoľneniu a uvoľneniu skrutiek pri dlhodobej prevádzke.

2. Obojsmerné ostré konce vytvárajú pevnú oklúziu medzi skrutkou a montážnou plochou, zaisťujú závit, aby sa zabránilo spätnému otáčaniu a uvoľneniu, čo výrazne zlepšuje celkovú stabilitu spojenia zariadení náchylných na vibrácie.

3. Profesionálny proces tepelného spracovania pružiny zaisťuje vynikajúcu odolnosť proti únave, udržiava stabilný elastický výkon po miliónoch vibračných cyklov bez elastického zlyhania, starnutia alebo trvalej deformácie.

4. Perfektne sa používa v kombinácii s plochými podložkami DIN 125, integruje povrchovú ochranu a elastické funkcie proti uvoľneniu, dosahuje dvojitý upevňovací efekt a optimalizuje celkovú bezpečnosť a životnosť montáže.

5. Viaceré materiálové možnosti sa prispôsobujú rôznym drsným prostrediam, široko používané v mechanických zariadeniach, automobilových súčiastkach, inžinierskych oceľových konštrukciách, elektrických zariadeniach a vonkajších montážnych scenároch náročných na vibrácie.

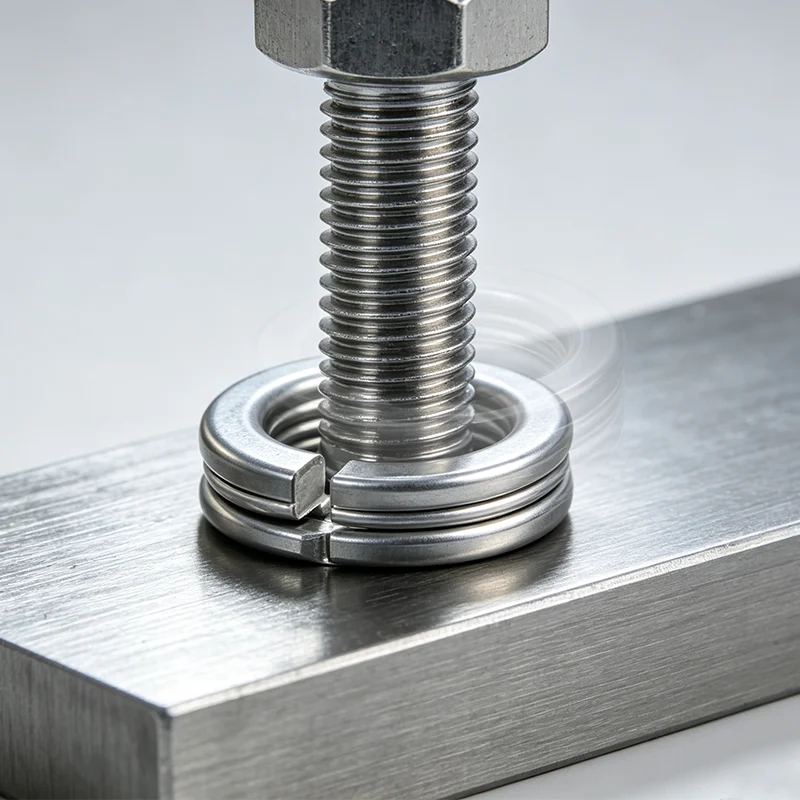

Stainless Steel Din 127 Spring Lock Washer

FAQ

Q1: Aký je rozdiel medzi pružinovou podložkou DIN 127 a plochou podložkou DIN 125?

A1: Plochá podložka DIN 125 sa zameriava na rozptyl tlaku a ochranu povrchu obrobku bez funkcie proti uvoľneniu; Pružinová podložka DIN 127 sa spolieha na elastickú štruktúru napínania a hryzenia, aby poskytovala profesionálnu odolnosť proti vibráciám a účinok proti uvoľneniu závitu, zvyčajne sa používa spolu s plochými podložkami na montáž s vysokou stabilitou.

Q2: Je potrebné použiť pružné podložky s plochými podložkami?

A2: Pre väčšinu scenárov priemyselných vibrácií sa odporúča kombinované použitie. Plochá podložka chráni povrch obrobku, zatiaľ čo pružná podložka zaisťuje zaistenie proti uvoľneniu, čím sa zabráni poškodeniu vrúbkovaním spôsobenému ostrými koncami pružinovej podložky, ktorá priamo stláča obrobok.

Q3: Stratí pružinová podložka DIN 127 pružnosť po dlhodobom používaní?

A3: Naše výrobky využívajú presné kalenie a temperovanie so stabilnými mechanickými vlastnosťami. Pri štandardnom pracovnom zaťažení sa vyznačujú silným účinkom proti únave a ľahko nezlyhajú ani sa nedeformujú, čo zaisťuje dlhodobý stabilný účinok proti uvoľneniu.

Q4: Pre aké scenáre sú vhodné podložky DIN 127?

A4: Používa sa hlavne pre zariadenia s častými vibráciami, striedavým zaťažením a zmenami teploty, vrátane častí mechanických prevodov, príslušenstva automobilového podvozku, inžinierstva oceľových konštrukcií, elektrických energetických zariadení a vonkajších pevných zariadení.

Q5: Môžete prispôsobiť špeciálne špecifikácie vysokej elasticity?

A5: Áno. Podporujeme prispôsobenie špeciálneho koeficientu pružnosti, zosilnených a zvýšených veľkostí a super antikoróznej povrchovej úpravy, aby sme splnili požiadavky proti uvoľneniu zariadení s vysokým zaťažením a vysokými vibráciami.
