Vonkajší poistný krúžok z nehrdzavejúcej ocele DIN 471

Wanluo továrenská vysokokvalitná nerezová oceľ DIN 471 Vonkajšie poistné krúžky sú vyrobené striktne v súlade s nemeckými priemyselnými normami DIN, ktoré patria k presným elastickým upevňovacím prvkom špeciálne navrhnutým na upevnenie hriadeľa.

Odoslať dopyt

Product Description

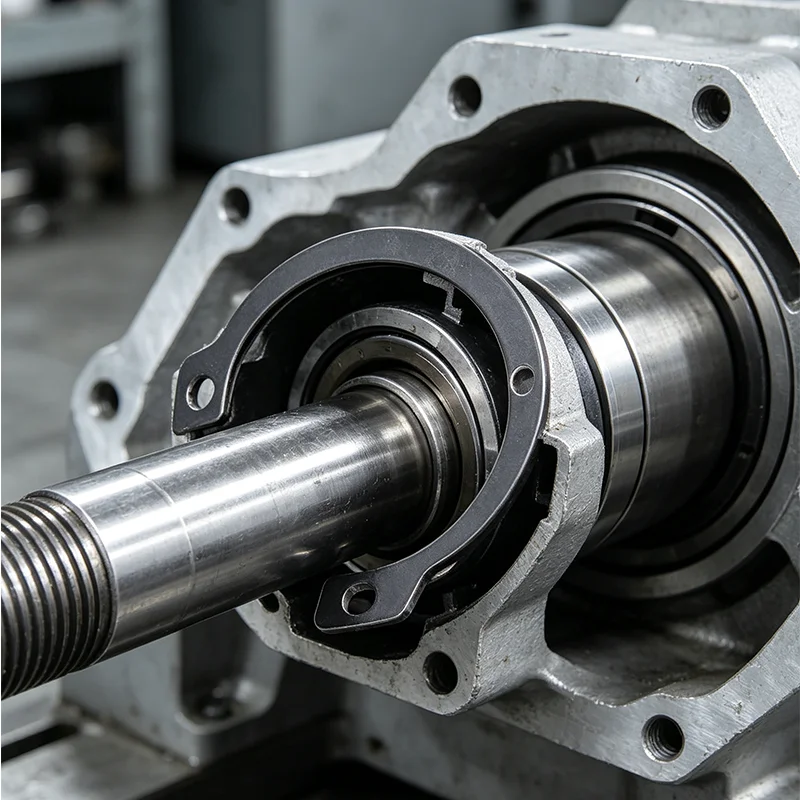

Na rozdiel od podložiek používaných na tlakové uloženie a proti uvoľneniu má vonkajší poistný krúžok z nehrdzavejúcej ocele DIN 471 otvorenú elastickú prstencovú štruktúru, aplikovanú výlučne na vonkajšiu kruhovú drážku rotujúcich a pevných hriadeľov. Vďaka presnému elastickému zmršťovaniu a resetovaniu je možné ho rýchlo nainštalovať do drážky hriadeľa, aby sa dosiahol axiálny limit, čím sa účinne zabráni axiálnemu posúvaniu a vypadávaniu ložísk, ozubených kolies, puzdier a iných častí hriadeľa počas mechanickej prevádzky. Je to nevyhnutný štandardný spojovací prvok pre montáž mechanickej prevodovky, vyznačuje sa jednoduchou inštaláciou, vysokou presnosťou upnutia a dlhodobo stabilným medzným účinkom.

Návrh základných komponentov a štandardizovaná technika spracovania

Vonkajšie poistné krúžky hriadeľa DIN 471 využívajú vysokokvalitné suroviny z pružinovej ocele a nehrdzavejúcej ocele, spracované integrovaným presným razením, integrovaným tepelným spracovaním kalením a popúšťaním a povrchovou úpravou hrán. Štandardná otvorená medzera a vyhradené inštalačné otvory dokonale ladia s profesionálnymi kliešťami na poistné krúžky pre rýchlu montáž a demontáž. Vnútorný priemer a radián sú presne kalibrované, aby sa zabezpečilo pevné upnutie so štandardnými drážkami hriadeľa, bez uvoľnenia upnutia alebo nadmernej odchýlky utiahnutia. Celkové teleso krúžku má rovnomernú hrúbku a vynikajúcu elastickú húževnatosť, so stabilným zmršťovaním a resetovaním, nie je ľahké vytvoriť elastickú únavu, trvalú deformáciu alebo zlomeninu po opakovanej demontáži a dlhodobej vibračnej prevádzke. Hladká vonkajšia hrana bez otrepov zabraňuje poškriabaniu zodpovedajúcich častí a celková štrukturálna pevnosť spĺňa požiadavky na priemyselné vysoké zaťaženie.

Parameter produktu

Položka parametra	Podrobná špecifikácia
Názov produktu	DIN 471 Vonkajší poistný krúžok, poistný krúžok hriadeľa, vonkajší poistný krúžok
Executive Standard	DIN 471, ISO štandard, GB štandard, vlastné neštandardné veľkosti
Dostupný materiál	304, 316L nehrdzavejúca oceľ, vysokokvalitná pružinová oceľ, pozinkovaná uhlíková oceľ
Rozsah veľkostí	Priemer hriadeľa φ3mm-φ100mm plné štandardné veľkosti, vlastný špeciálny otvor a hrúbka
Typ štruktúry	Vonkajší otvorený pružný krúžok, dizajn s dvojitým inštalačným otvorom, typ upínania do drážky hriadeľa
Technológia spracovania	Presné razenie, kalenie tepelným spracovaním, odhrotovanie hrán, elastická kalibrácia
Použiteľný objekt	Štandardné rotačné hriadele, ozubené hriadele, ložiskové hriadele a valcové časti hriadeľov
Povrchová úprava	Morenie a pasivácia / Pozinkované / Čierny, antikorózny a antikorózny
Mechanické vlastnosti	Silná elastická húževnatosť, odolnosť proti únave, limit proti pádu, stabilná upínacia sila
Spôsob balenia	Vnútorná taška odolná voči vlhkosti + exportný kartón, paletové balenie pre hromadné objednávky
Zásobovacia služba	Spotová hromadná dodávka, neštandardné prispôsobenie, jednorazové obstarávanie zmiešaných spojovacích materiálov

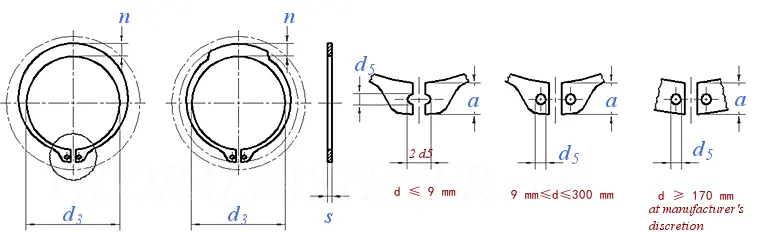

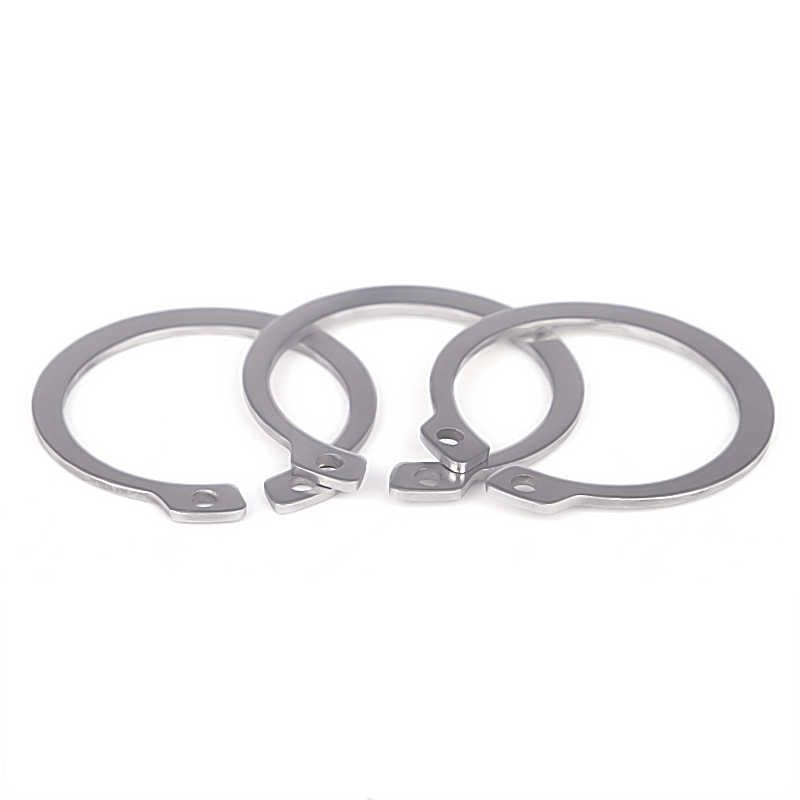

Stainless Steel Din 471 External Circlip

Nominálny priemer d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	max	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	min	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	max	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	min	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	min	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	max	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
na 1000 jednotiek ≈ kg		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

Nominálny priemer d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	max	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	min	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	min	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	max	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
na 1000 jednotiek ≈ kg		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

Nominálny priemer d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	max	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	min	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	max	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	min	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	max	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
na 1000 jednotiek ≈ kg		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

Nominálny priemer d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	max	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	min	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	max	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	min	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	min	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	max	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
na 1000 jednotiek ≈ kg		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

Výhody výnimočného produktu a univerzálna adaptácia na pracovné podmienky

1. Profesionálny vonkajší dizajn upínania hriadeľa dokonale zodpovedá štandardným drážkam hriadeľa, poskytuje rovnomernú a stabilnú elastickú upínaciu silu, účinne obmedzuje axiálny posun častí hriadeľa a rieši problém vypadávania komponentov spôsobených vibráciami a rotáciou zariadenia.

2. Vysoko presný integrálny proces tepelného spracovania dodáva poistnému krúžku vynikajúce elastické zotavenie a účinok proti únave. Zachováva si stabilnú elasticitu po opakovanej expanzii a kontrakcii, bez uvoľnenia alebo zlyhania pri dlhodobej vysokorýchlostnej prevádzke.

3. Vyhradené dvojité inštalačné otvory spolupracujú so špeciálnymi kliešťami na poistné krúžky, realizujúce rýchlu montáž a demontáž, výrazne zlepšujúce údržbu zariadenia a efektivitu výmeny komponentov, vhodné pre dávkovú priemyselnú montáž.

4. Hladká povrchová úprava bez otrepov chráni hriadele a zodpovedajúce diely pred poškriabaním a oderom počas inštalácie a prevádzky, čím zaisťuje presnosť montáže a životnosť komponentov prevodovky.

5. Viaceré možnosti materiálovej a povrchovej úpravy sa prispôsobujú rôznym pracovným prostrediam, široko používané v mechanických zariadeniach, automobilových dieloch, elektrických spotrebičoch, hydraulických pneumatických komponentoch a automatizovaných prevodových systémoch.

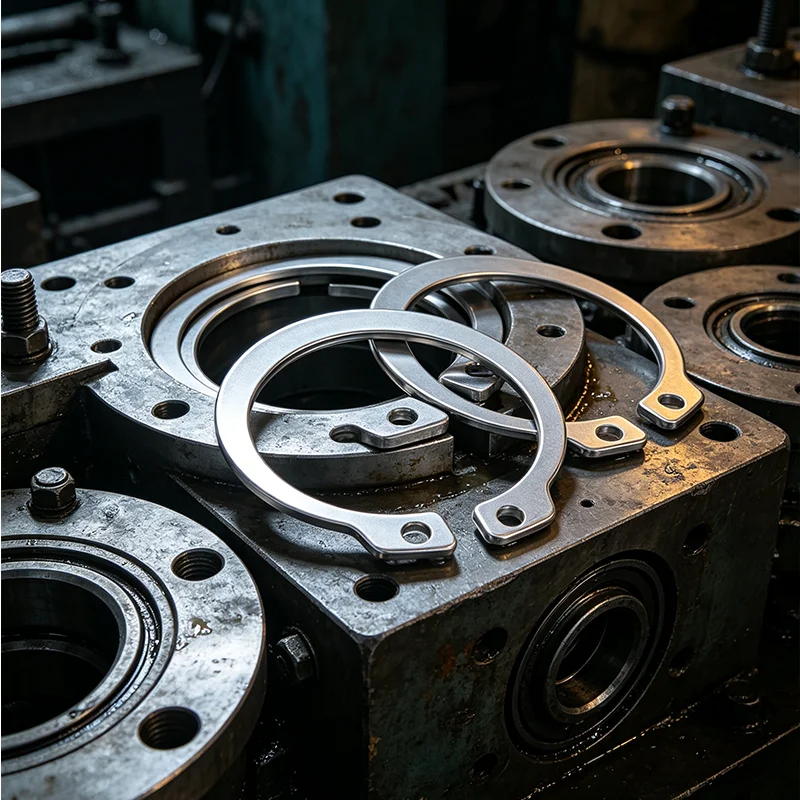

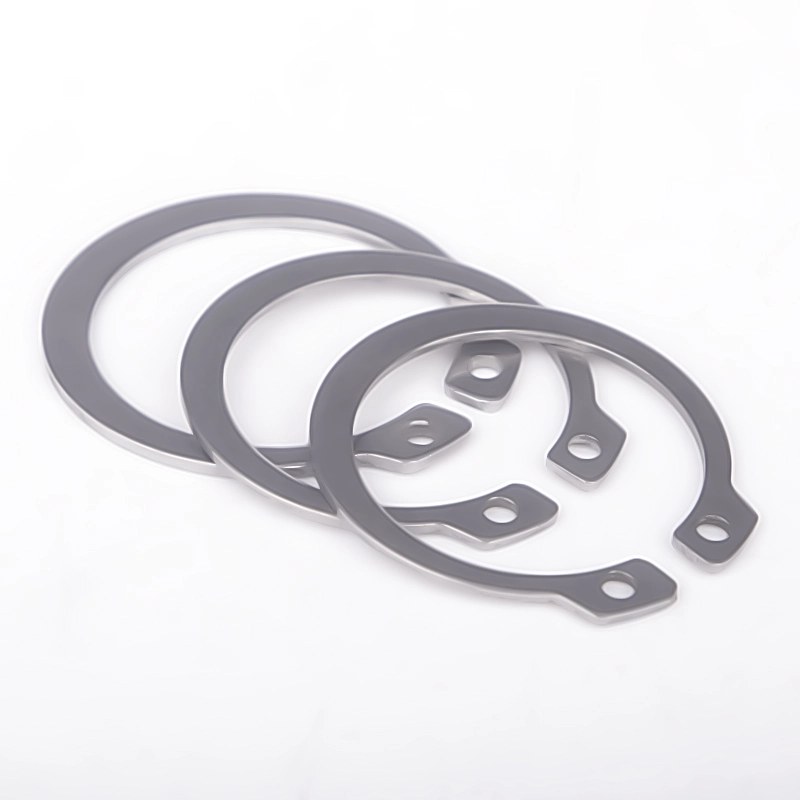

Stainless Steel Din 471 External Circlip

FAQ

Q1: Na čo sa používa vonkajší poistný krúžok z nehrdzavejúcej ocele DIN 471?

A1: DIN 471 je vonkajší poistný krúžok pre hriadele, inštalovaný hlavne na vonkajšej drážke mechanických hriadeľov na upevnenie ložísk, ozubených kolies, puzdier hriadeľa a iných častí, zabraňujúcich axiálnemu posúvaniu a vypadávaniu, čím sa realizuje presné obmedzenie rotujúcich komponentov hriadeľa.

Q2: Aký je rozdiel medzi poistnými krúžkami DIN 471 (hriadeľ) a DIN 472 (otvory)?

A2: DIN 471 je vonkajší poistný krúžok na inštaláciu hriadeľa, ktorý upína vonkajší kruh hriadeľa; DIN 472 je vnútorný poistný krúžok pre montáž do otvoru, upínajúci vnútornú stenu otvoru. Tieto dve štruktúry sú opačné a nie sú zameniteľné.

Q3: Stratí poistný krúžok po dlhodobom používaní elasticitu?

A3: Naše poistné krúžky DIN 471 využívajú prísne kalenie a temperovanie so stabilným elastickým výkonom a silnou schopnosťou proti únave. Za štandardných pracovných podmienok nebude uvoľnená alebo neplatná, čím sa zabezpečí dlhodobá stabilita limitu.

Q4: Vyžaduje si inštalácia profesionálne nástroje?

A4: Áno. Odporúča sa použiť zodpovedajúce kliešte na poistné krúžky na inštaláciu dilatácie, aby sa predišlo umelej deformácii a zlomeniu, čím sa zabezpečí tesné uloženie a stabilný obmedzujúci účinok po inštalácii.

Q5: Môžete prispôsobiť neštandardné poistné krúžky?

A5: Áno. Podporujeme prispôsobenie špeciálneho vonkajšieho priemeru, hrúbky, veľkosti drážky a povrchovej úpravy s vysokou odolnosťou proti korózii, aby sme splnili limitné požiadavky špeciálnych mechanických komponentov hriadeľa.
