Poistný krúžok / poistný krúžok z nehrdzavejúcej ocele DIN 6799 typu E

Poistný krúžok / poistný krúžok z nehrdzavejúcej ocele DIN 6799 typu E od spoločnosti Wanluo z Číny sa vyrába v prísnom súlade s nemeckými priemyselnými normami DIN a patrí k ľahkým otvoreným pružným upevňovacím prvkom hriadeľa. Na rozdiel od tradičných poistných krúžkov hriadeľa DIN471 a poistných krúžkov pre otvory DIN472, ktoré vyžadujú presné vyhradené drážky na inštaláciu, DIN 6799 sa vyznačuje jedinečnou otvorenou integrálnou štruktúrou v tvare písmena E, ktorá umožňuje priame upnutie na hladké optické osi a konvenčné telá hriadeľov bez predbežného spracovania pevných drážok.

Odoslať dopyt

Product Description

Poistný krúžok/poistný krúžok typu E z nehrdzavejúcej ocele DIN 6799 od dodávateľa Wanluo poskytuje stabilnú elastickú upínaciu silu na obmedzenie axiálneho posunutia puzdier hriadeľov, ložísk, hriadeľov kolíkov a pohyblivých častí, čím rieši problémy zložitého spracovania drážok a nepohodlnej montáže tradičných poistných krúžkov. Vďaka ultra kompaktnej štruktúre, rýchlej inštalácii bez náradia a širokej univerzálnej prispôsobivosti je široko používaný v mechanickej montáži s malým zaťažením, každodennom vybavení a presných miniatúrnych prevodových štruktúrach.

Konfigurácia obrobku a celý proces výroby

Prídržné krúžky DIN 6799 typu E využívajú vysokopevnostnú pružinovú oceľ a vysokokvalitné suroviny z nehrdzavejúcej ocele, spracované jednodielnym presným razením, integrálnym tepelným spracovaním tvrdením a úplným odhrotovaním hrán. Štandardná symetrická otvorená konštrukcia v tvare písmena E má presný radián elastického otvárania a rovnomerné upínacie napätie, čo zaisťuje pevné a nekĺzavé upnutie na štandardných metrických hriadeľoch. Integrálne teleso krúžku má konzistentnú hrúbku a vynikajúci elastický zotavovací výkon, zabraňuje trvalej deformácii, elastickej únave alebo uvoľneniu po opakovanej demontáži a dlhodobej prevádzke s miernymi vibráciami. Plne leštené hrany bez otrepov zabraňujú poškriabaniu povrchov hriadeľa a zodpovedajúcich častí počas inštalácie a používania, čím účinne chránia integritu presných komponentov hriadeľa. Prísna kontrola rozmerovej tolerancie zaisťuje vysokú univerzálnosť štandardných veľkostí, dokonale sa zhoduje s bežnými priemermi hriadeľov pre rýchlu montáž a obmedzujúce upevnenie.

Parameter produktu

Položka parametra	Podrobná špecifikácia
Názov produktu	DIN 6799 poistný krúžok typu E, poistný krúžok hriadeľa v tvare E, otvorený pružný poistný krúžok
Executive Standard	DIN 6799, ISO štandard, GB štandard, vlastné neštandardné veľkosti
Dostupný materiál	304, 316L nehrdzavejúca oceľ, vysokokvalitná pružinová oceľ, pozinkovaná uhlíková oceľ
Rozsah veľkostí	Priemer hriadeľa φ2mm-φ50mm plné štandardné veľkosti, špeciálna hrúbka a elasticita otvárania
Typ štruktúry	Otvorená integrálna konštrukcia v tvare E, rýchle upínanie bez použitia náradia, priama montáž na hriadeľ
Technológia spracovania	Presné integrálne razenie, spevnenie tepelným spracovaním, úplné odihlovanie hrán, elastická kalibrácia
Použiteľný objekt	Hladké optické hriadele, kolíkové hriadele, miniatúrne prevodové hriadele, ľahko zaťažiteľné pohyblivé časti hriadeľa
Povrchová úprava	Morenie a pasivácia / Pozinkované / Čierny, antikorózny a antikorózny
Mechanické vlastnosti	Stabilná elastická upínacia sila, proti únave, žiadna deformácia, nízka medzná ochrana
Spôsob balenia	Vnútorná taška odolná voči vlhkosti + exportný kartón, paletové balenie pre hromadné objednávky
Zásobovacia služba	Spotová hromadná dodávka, neštandardné prispôsobenie, jednorazové obstarávanie zmiešaných spojovacích materiálov

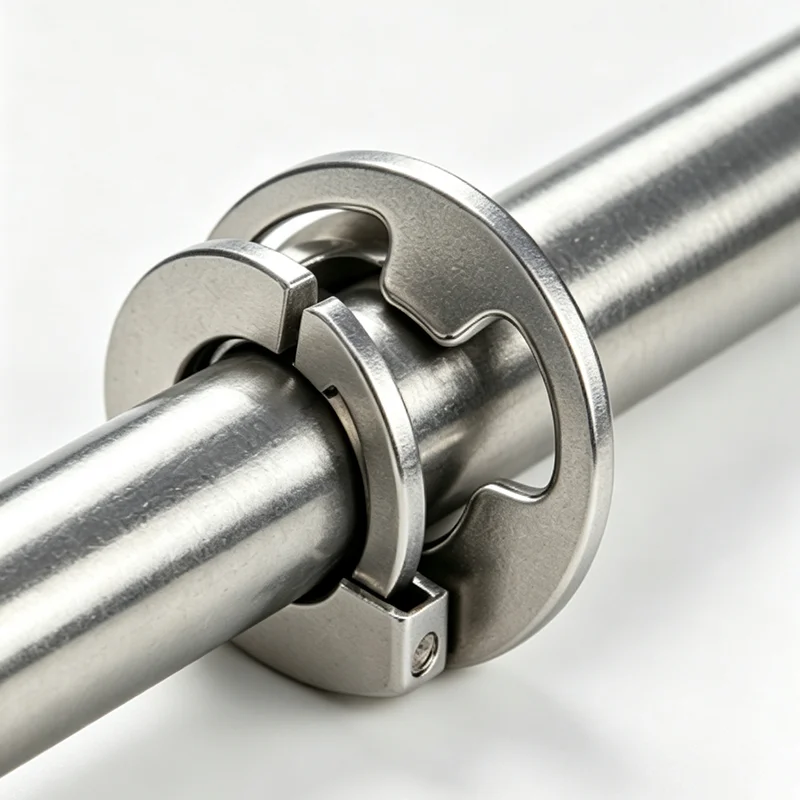

Stainless Steel Din 6799 E Type Circlip Retaining Ring

Nominálny priemer d		0.8	1.2	1.5	1.9	2.3	3.2	4	5	6
h	Nominálna veľkosť	0.2	0.3	0.4	0.5	0.6	0.6	0.7	0.7	0.7
	max	0.22	0.32	0.42	0.52	0.62	0.62	0.72	0.72	0.72
	min	0.18	0.28	0.38	0.48	0.58	0.58	0.68	0.68	0.68
n	Nominálna veľkosť	0.58	1.01	1.28	1.61	1.94	2.7	3.34	4.11	5.26
	max	0.62	1.05	1.32	1.65	1.98	2.74	3.388	4.158	5.308
	min	0.54	0.97	1.24	1.57	1.9	2.66	3.292	4.062	5.212
d_c	max	2.25	3.25	4.25	4.8	6.3	7.3	9.3	11.3	12.3
na 1000 jednotiek ≈ kg		0.003	0.009	0.021	0.040	0.069	0.088	0.158	0.236	0.255

Nominálny priemer d		7	8	9	10	12	15	19	24	30
h	Nominálna veľkosť	0.9	1	1.1	1.2	1.3	1.5	1.75	2	2.5
	max	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
	min	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n	Nominálna veľkosť	5.84	6.52	7.63	8.32	10.45	12.61	15.92	21.88	25.8
	max	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
	min	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
d_c	max	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6
na 1000 jednotiek ≈ kg		0.474	0.660	1.09	1.25	1.63	3.37	6.42	8.55	13.5

Vlastnosti konkurencieschopného produktu a globálne pracovné prípady na mieste

1. Na inštaláciu nie je potrebná žiadna drážka, čím sa prelomia obmedzenia tradičných poistných krúžkov. Môže byť upnutý priamo na hladké povrchy hriadeľa, čím sa eliminuje potreba spracovania drážkovania hriadeľa, čo výrazne znižuje náklady na spracovanie obrobku a zlepšuje efektivitu montáže.

2. Unikátna otvorená elastická štruktúra typu E poskytuje rovnomernú a stabilnú obvodovú upínaciu silu, účinne obmedzuje axiálne kĺzanie a vypadávanie častí hriadeľa s nízkou záťažou, so spoľahlivým účinkom proti uvoľneniu a obmedzovaniu pri bežných podmienkach vibrácií.

3. Rýchla montáž a demontáž bez použitia náradia, jednoduchá obsluha a vysoká účinnosť, dokonale vhodné pre dávkové výrobné linky a scenáre každodennej údržby zariadení, ktoré riešia problém komplikovanej inštalácie konvenčných poistných krúžkov.

4. Po integrálnom tepelnom spracovaní má teleso krúžku vynikajúcu elastickú húževnatosť a odolnosť proti únave, pričom si zachováva stabilnú elasticitu upnutia po opakovanej demontáži a dlhodobej prevádzke bez uvoľnenia alebo zlyhania.

5. Kompaktné a ľahké s rôznymi materiálovými možnosťami, široko použiteľné pre ľahké stroje, elektronické zariadenia, domáce spotrebiče, príslušenstvo na hračky, miniatúrne automatizačné diely a iné scenáre obmedzujúce hriadele s nízkou záťažou.

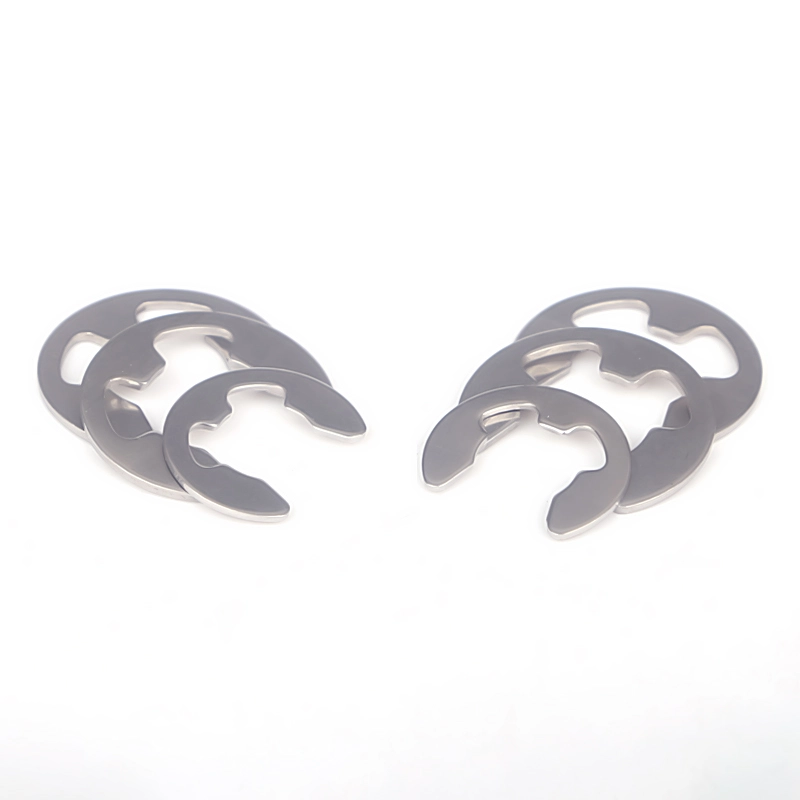

Stainless Steel Din 6799 E Type Circlip Retaining Ring

FAQ

Q1: Aký je rozdiel medzi poistným krúžkom DIN 6799 a DIN 471?

A1: DIN 471 je uzavretý pružný poistný krúžok, ktorý sa musí inštalovať do vyhradenej drážky hriadeľa pomocou profesionálnych klieští; DIN 6799 je otvorený poistný krúžok typu E, ktorý možno priamo upnúť na hladký hriadeľ bez drážkovania, vyznačuje sa rýchlejšou inštaláciou a jednoduchšou štruktúrou, vhodný pre scenáre obmedzujúce malé zaťaženie.

Otázka 2: Vyžaduje norma DIN 6799 vyhradené drážky na hriadeli?

A2: Nie je potrebná žiadna drážka. Spoliehajúc sa na vlastnú elastickú upínaciu silu, môže byť stabilne upevnený na hladkom povrchu hriadeľa, čo je najväčšia výhoda oproti tradičným štandardným poistným krúžkom a výrazne zjednodušuje proces obrábania.

Q3: Je upínacia sila poistného krúžku typu E dostatočná?

A3: Naše poistné krúžky DIN 6799 využívajú prísne elastické kalibračné ošetrenie. Štandardná upínacia sila plne spĺňa obmedzujúce požiadavky scenárov ľahkého a stredného zaťaženia. Neodporúča sa pre pripojenie kľúčových zariadení s vysokou záťažou a silnými vibráciami.

Q4: Aké sú hlavné aplikačné scenáre DIN 6799?

A4: Široko sa používa na obmedzenie a upevnenie miniatúrnych hriadeľov, kolíkových hriadeľov, valčekov a pohyblivých častí v strojoch ľahkého priemyslu, elektronických výrobkoch, elektrických zariadeniach, automatizačnom príslušenstve, každodennom hardvéri a hračkárstve.

Q5: Môžete prispôsobiť špeciálne elastické poistné krúžky typu E?

A5: Áno. Podporujeme prispôsobenie zosilnených vystužených modelov, špeciálnu elasticitu otvárania, neštandardný vonkajší priemer a antikoróznu povrchovú úpravu, aby sme splnili individuálne požiadavky na montáž s ľahkým zaťažením.
